Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de los equipos de conmutación de media tensión compactos SF6 - 12
El gabinete de red de anillo aislado SF6 es un tipo de equipo eléctrico de alto voltaje, que es ampliamente utilizado en subestaciones, empresas industriales y mineras, ferrocarriles, almacenamiento de energía urbana y otros campos. Utiliza hexafluoruro de azufre (SF6) como medio aislante, lo que puede hacer pleno uso de la excelente estabilidad eléctrica, térmica y química de SF6 para mejorar la estabilidad de seguridad y la capacidad de carga del equipo.
El gabinete de red de anillo aislado SF6 se compone de gabinete de alta tensión, gabinete de medio voltaje, gabinete de baja tensión, gabinete de barra de bus, gabinete de cuchillo de tierra, gabinete de interruptores, gabinete de instrumentos, etc., para construir un sistema eléctrico aislado de hexafluoruro de azufre completo. Su diseño modular permite un fácil montaje, mantenimiento y actualizaciones, ofreciendo una mayor efectividad, una huella más pequeña y menores costos de operación en comparación con otros equipos de conmutación de alta tensión en el mercado.
El gabinete de malla de anillo aislado SF6 tiene las siguientes características:
1. Alta fiabilidad: Los medios de alta tecnología, como la interrupción al vacío y la extinción de arco SF6, pueden prevenir efectivamente el arco y la fuga, garantizando la fiabilidad y la seguridad del equipo.
2. Alta Sensibilidad: Algunos utilizan sensores de temperatura de fibra óptica y sensores de presión de fibra óptica, que tienen una alta sensibilidad y velocidad de respuesta, y pueden emitir alarmas oportunas y cortar automáticamente el suministro de energía en caso de equipos anormales.
3. Alta Estabilidad: El uso de materiales estables de alta calidad, el tratamiento eléctrico especial y la combinación hacen que el equipo siempre mantenga una alta estabilidad y excelentes indicadores de rendimiento durante la operación a largo plazo.
4. Alta Eficiencia: El uso de unidades de gestión de energía de alta eficiencia y sistemas de control eléctrico puede lograr un funcionamiento seguro y confiable del equipo, al tiempo que ahorra una gran cantidad de costos de operación y consumo de energía.
El desarrollo del gabinete de red de anillo aislado SF6 marca una nueva etapa en la industria de conmutadores de alto voltaje, que no solo puede satisfacer las necesidades de las carreteras modernas, los ferrocarriles, el tránsito rápido urbano y otros campos, sino que también juega un papel importante en el proceso de urbanización futura y hace contribuciones positivas a la seguridad y el desarrollo sostenible de la sociedad humana.

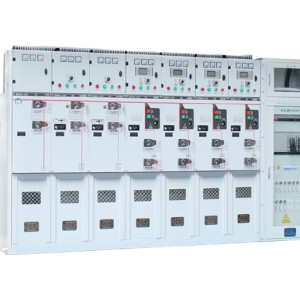

Características del producto:
1)SF6 - 12 inflable aislado AC aislado de gas de alta presión armario de conmutación de metal cerrado (en lo sucesivo, denominado "cabinete inflable de alta presión") está hecho de placa de acero de aluminio-zinco, procesado por CNC sistema de procesamiento flexible, utilizando tecnología multi-plegable avanzada, conectada por tuercas de remaches y pernos de alta resistencia, con alta precisión, resistencia a la corrosión, peso ligero, alta resistencia y fuerte versatilidad;
2)Montaje totalmente metálico, estructura de montaje modular, interruptor de vacío de mecanismo de imán permanente y interruptor de vacío de mecanismo de resorte, etc.;
3)El diseño del gabinete tiene las características de estructura compacta, fácil instalación y operación flexible;
4)La puerta del gabinete está equipada con un manómetro y un indicador de apertura y cierre del mecanismo de funcionamiento, que puede reflejar intuitivamente el estado de trabajo del equipo;
5)El nivel de protección de los gabinetes convencionales es IP30.
Ambiente de uso
1)Altitud: no más de 2000 m;
2)Temperatura ambiente: -10 ° C ~ 40 ° C;
3)Humedad relativa: ≤ 90% (25 ° C);
4)Intensidad del terremoto: no más de 8 grados;
5)El gabinete se limita al uso en interiores y el ambiente es seco;
6)No debe haber metales corrosivos y gases dañinos que dañen el aislamiento en la habitación;
7)Inclinación vertical de instalación: no más de 5 °;
8)No hay fuerte interferencia de campo electromagnético y vibración violenta.
Tamaño del producto
Nota: El tamaño, el color y el nivel de protección del gabinete se pueden personalizar de acuerdo con los requisitos del usuario.
