Overview
Interruptor de partición fijo de baja tensión tipo GDF
engranajes (en adelante denominados "simplificados")
pesar la instalación) es de nuestra empresa
GCS Switchgear fijo
Sobre la base de las exigencias especiales de
Sistema de distribución de energía del usuario
El desarrollo y el desarrollo de la aplicabilidad de la ingeniería ha avanzado el conmutador de baja tensión horizontal nacional. El dispositivo es aplicable AC 50 ~ 60HZ, voltaje nominal de 660V y sistemas inferiores, utilizado para la generación de energía, transmisión, conversión de energía y electricidad Control general del equipo que se puede consumir. El dispositivo pasó por el estado La prueba de tipo del centro de supervisión de calidad, inspección y prueba de equipos de control electrónico de baja tensión 5000A tiene una gran capacidad de producción de prueba de arco de fallas internas y evaluación provincial.
Parámetros técnicos
El dispositivo cumple con IEC60439 - 1, GB7251.1-2005 "Conmutadores de baja tensión y equipos de control", JB / T9661 - 1999 "Conmutadores de extracción de baja tensión" y GB / T9466 "Métodos de prueba básicos para conmutadores de baja tensión" e IEC1641 "Reglas de prueba para conmutadores de baja tensión cerrados y equipos de control en el caso de arco causado por fallas internas". Sus parámetros técnicos son:
Voltaje de funcionamiento nominal (V) | 380（400）、 660（690） | |
Voltaje de aislamiento nominal (V) | 690 | |
Corriente de funcionamiento nominal (A) | Busbar horizontal | ≤3200 |
Busbar vertical | 1000 | |
Corto plazo resistir corriente (KA). | Busbar horizontal | 80/176 |
Busbar vertical | 65/145 | |
Nivel de protección del recinto | IP4X | |
Dimensiones (altura × ancho × profundidad) | 2200×400(600、800、1000) ×600(800、1000) | |
Características de desempeño
El marco básico del dispositivo es una estructura de ensamblaje combinada, montado con perfiles estándar, y el material del marco se procesa y ensambla a partir de placas laminadas en frío.
Características estructurales:
El Las partes básicas del marco son 8MF Los perfiles laminados en frío, y los dos los lados de los perfiles tienen orificios de montaje con módulo de 20 mm y 100mm respectivamente, haciendo que el montaje del marco sea flexible y conveniente.
El marco se divide en cámara de unidad funcional, cámara de bus horizontal y cámara de cable, y las cámaras están separadas por placas de acero.. Las unidades funcionales en sí también están aisladas entre sí, limitando el alcance del impacto del accidente. Y la placa de cubierta superior se puede abrir para facilitar la instalación de barras horizontales.
Las puertas de las unidades funcionales están equipadas con mecanismos de enclavamiento mecánico, que mejoran la seguridad contra descargas eléctricas.
Todos los Componentees eléctricos se fijan en la unidad funcional, mientras que los Componentees principales (interruptores) se tiran. fuera o enchufado, que es fácil de mantener y revisar.
Cuando La profundidad del gabinete es consistente con El GCS -0.4 conmutador de baja tensión, se puede montar en cruz y usar.
Tipo
De acuerdo con el uso, se puede dividir en el centro de distribución de energía (Gabinete de PC) y eléctricos Centro de control motor (MCC gabinete); según la instalación método, se divide en dos tipos: separación de pared e instalación de pared; según la operación, se divide en operación unilateral y operación de doble cara; según la forma estructural, Hay dos tipos de salida lateral y salida trasera
Gabinete de partición
Centro de distribución de energía (PC)
El gabinete de PC se divide en cuatro compartimentos:
Compartimiento de barra de bus horizontal: en la parte superior del gabinete
Compartimiento de la unidad funcional: en el lado derecho frente al gabinete Compartimiento de cables: en la parte trasera del gabinete
Canal de descompresión: frente del compartimiento de barra de bus
GDF El Switchgear de partición fija es un 3b método de separación, que se refleja principalmente en el compartimento del Componentee principal, secundario Componente El compartimento y el compartimento de conexión de cable y bus son todos espacios funcionales separados. El compartimento de Componentees principales y secundarios se encuentra frente al gabinete, el cable El compartimiento se encuentra detrás del gabinete, el compartimiento de la barra de bus se encuentra en la parte superior del gabinete y en el medio del lado del gabinete, y el canal de disipación de calor profesional y alivio de presión se encuentra en La parte delantera del compartimiento de busbar.
Medidas clave para lograr la separación 3b:
a. Cada compartimiento de la unidad funcional está cerrado individualmente;
B. El compartimiento de autobús horizontal está separado por placa metálica entre el compartimiento de la unidad funcional y el compartimiento de cables;
c. El compartimiento del elemento secundario y el compartimiento del elemento principal están separados por placas metálicas;
D. La sala de la unidad funcional y la sala de la barra de bus vertical y el canal de alivio de presión están separados por placas metálicas o placas aislantes, y El la partición entre la sala de la unidad funcional y el canal de alivio de presión está equipada con una válvula, cuando se activa el arco en la sala de la unidad funcional, la válvula se abre y se abre el canal de alivio de presión, de modo que se limite el arco al compartimiento funcional o la posición donde se produce el arco, a fin de garantizar una Cuando una unidad falla, el arco no se expandirá para afectar a otras. unidades.
E. Las salas de la unidad funcional están separadas por placas metálicas.
Sistema Busbar
El El bus principal del gabinete de conmutación se establece en la parte superior del gabinete, y el bus de distribución de energía (barra de bus vertical) se monta en un canal vertical cerrado., que puede evitar la descarga causada por el arco y evitar el contacto humano.
El gabinete está equipado con una El PE Sistema de tierra y un conductor neutro, que se instalan en la parte inferior del gabinete en todo el dispositivo, y Cada circuito se puede conectar a tierra o a un cero cercano. La estructura del marco está remachada con tornillos auto-tapping, que tiene un alto rendimiento confiabilidad de base.
El El bus neutro y el bus de protección neutro se instalan paralelamente a la parte inferior del compartimento de la unidad funcional y se instalan verticalmente. en la sala de cable, y Si el cable N y el cable El PE están separados por un aislante, el El cable N y el cable El PE se utilizan por separado, y si el conductor Se corta entre los dos Y está listo LíneEl El PE / N.
Proteja el sistema de tierra
El circuito de protección del dispositivo consta de dos partes: El El PE El cable (o El PEN Wire) Eso se instala por separado y se extiende a lo largo de toda la longitud de la disposición y una parte estructural conductora.
Las partes estructurales metálicas del dispositivo, excepto la puerta y la placa de sellado del reloj, están galvanizadas, y la conexión De las partes estructurales Está cuidadosamente diseñado para que pueda pasar una cierta corriente de cortocircuito.
Unidades funcionales
El gabinete de partición fija MCC tiene 4 unidades funcionales:
6E: altura 150 × ancho 600 × profundidad 400 8E: altura 200 × ancho 600 × profundidad 400 16E: altura 400 × ancho 600 × profundidad 400 24E: Altura 600 × Ancho 600 × Profundidad 400
Interlock mecánico
El mecanismo de operación de cada unidad funcional y el panel de la puerta de la habitación de la unidad están equipados con un mecanismo de enclavamiento mecánico para garantizar que el panel de la puerta no se puede abrir en el estado cerrado, y el mecanismo de funcionamiento en el panel de la puerta se puede bloquear para bloquear el interruptor en la posición de cierre o apertura para evitar accidentes causados por operaciones no operadoras.
Utilización
Interruptor fijo de baja tensión doméstico y extranjero GDF-0.4 tipo separado fijo conmutador de baja tensión Está diseñado y desarrollado por nuestra empresa Según el técnico nivel y características estructurales de El Gabinete 。Es adecuado para AC 50HzRating de trabajo El voltaje de 400V en el sistema como potencia de iluminación, electricidad, trabajo La corriente de 2500A y abajo Se utiliza para la generación de energíaTransmisión y distribución de la energía y control de protección.
Ambiente de uso
(1)La temperatura del aire ambiente no debe ser superior a 40 ° C y no inferior a -5 ° C. El La temperatura media durante 24 horas no es superior a 35 ° C.
(2)La altitud no excederá de 2000 metros.
(3)La humedad relativa del aire circundante no debe exceder del 50% a una temperatura de 40 ° C, y Se debe permitir una humedad relativa elevada. a la temperatura más bajaComo, por ejemplo, 90% a 20 ° C.
(4)La inclinación del dispositivo y la superficie vertical no debe exceder el 5% cuando se instala, y todo el gabinete debe ser relativamente plano.
(5)El dispositivo debe instalarse en un lugar donde no haya vibraciones violentas y choques y no sea suficiente para causar que los Componentees eléctricos se Corrosionado.
 |

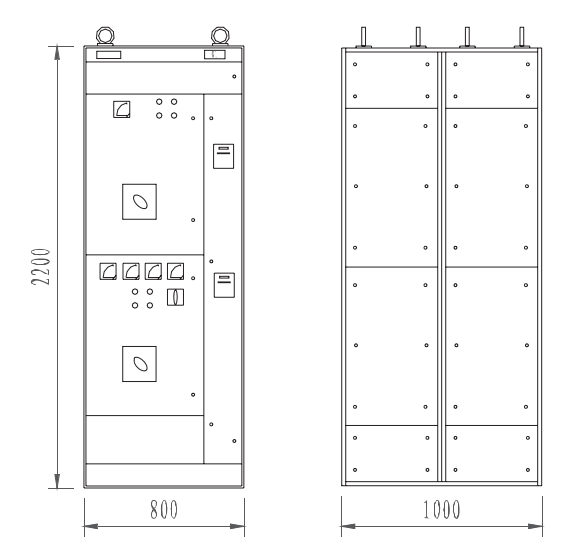

| Fig.1 Gabinete de barra de bus y gabinete de entrada] tamaño del contorno del tipo |
 |

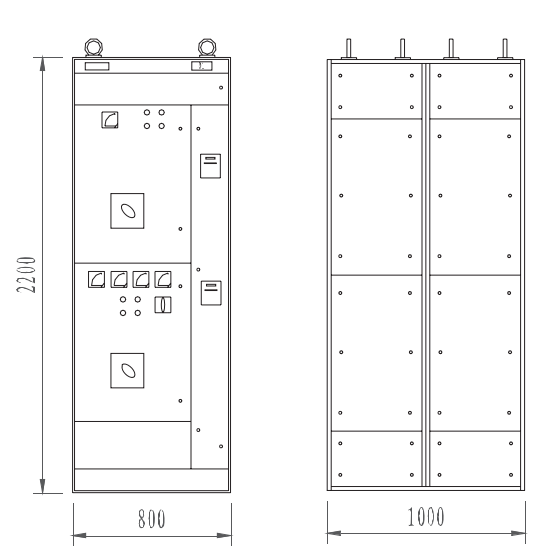

| Fig.2 Dimensiones del gabinete de entrada tipo II |
 |
| Fig.3 Dimensiones generales del gabinete de control y el gabinete de condensadores |
 |

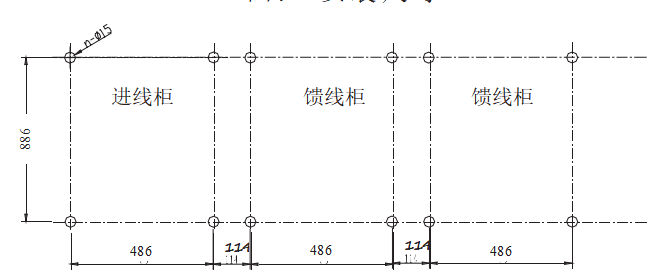

| Fig. 4 Dimensiones de instalación |
 |
| Fig.5 Tamaño de instalación de cabinetes de cuerda |
