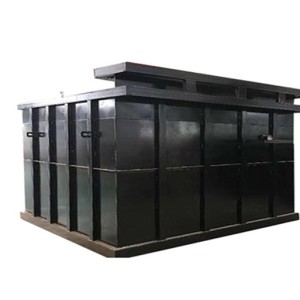

Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de la serie YBDM - 12 Transformador montado subterráneo
La serie YBDM - 12 de subestaciones de caja subterránea (llamadas transformadores de caja subterránea) es nueva sobre la base de una investigación completa y discusión de la construcción y gestión urbanas modernas.
Se desarrolló una nueva generación de transductores de cajas. Su cuerpo principal está parcial o completamente enterrado bajo tierra, ocupando poca o ninguna tierra, y el efecto visual es muy bueno, lo que resuelve efectivamente el uso urbano.
La contradicción entre la geotensión y la psoriasis urbana es armoniosa y unificada con el entorno circundante, y es muy apreciada por la mayoría de los expertos y usuarios. La subestación subterránea de caja se refiere al transformador de caja
El conjunto completo de dispositivos de la central eléctrica se instalan dentro de una caja completamente sellada y el conjunto no se controla por debajo del nivel del suelo, y la subestación de la caja en el suelo, el equipo interno
Es lo mismo, y el mismo voltaje de entrada de 10KV se reduce a 400 / 220Vi voltaje de distribución a través del transformador y luego se envía al punto de carga, que se puede utilizar para el sistema de distribución de red de anillo.
También se puede utilizar como subestación para el suministro de energía al final de la red eléctrica radial. Este tipo completamente enterrado también se conoce como subestación subterránea, y su caja tiene una excelente capacidad anticorrosión y energía compresiva.
fuerza, y tiene una firmeza absoluta.
La búsqueda de la "novedad" y la "belleza" para reflejar la protección ambiental de las instalaciones de energía urbana moderna es la tendencia de la construcción y el desarrollo de la energía de hoy, y también es un reflejo de uno.
Un símbolo importante de la modernización y la civilización de la ciudad. Nuestra compañía tiene como objetivo crear equipos de energía de primera clase, embellecer el entorno urbano y servir a la sociedad, y se esfuerza activamente por resolver el problema.
En la instalación y el mantenimiento de equipos de energía anteriores, como la línea aérea en el proyecto de tierra, la erosión del tifón costero, la visión ambiental y muchas dificultades, la introducción y la absorción del desarrollo de tecnología avanzada extranjera
Productoos de subestación subterránea no metálica ambientalmente amigables.
2. Visión general
Modelo y significado:
Y B DM □ / 0.4 □
- Capacidad del transformador kVA.
- kV en el lado de baja tensión
└── Tensión nominal en el lado de alta tensión kV, 12, 40,5
- Instalación Método de instalación, DM - Subterráneo
└──Subestación Box
Pre-instalado -
2.2 Condiciones de uso:
Condiciones normales de uso
a) A.ltitud
La altitud no excede los 1000m
b) Temperatura ambiente
Temperatura máxima 40 ° C
Temperatura mínima -30 °C
c) Humedad relativa
A. 25 ° C, la humedad relativa del aire no supera el 95%, y el promedio mensual no supera el 90%.
A.mbiente de instalación
El entorno de instalación debe estar libre de movimiento de suciedad obvio, explosivos, gases corrosivos y polvo. El sitio de instalación debe estar libre de vibración violenta y choque y no puede colocarse en lugares bajos.
Condiciones especiales de uso
A.demás de las condiciones normales de uso anteriores, otras condiciones de uso deberán estar de acuerdo con las disposiciones de GB1094.1, GB / T 11022, GB / T14048.1 y GB7251.1.
Principales parámetros técnicos:
Número de serie | A.rtículos | Unidad | Unidad de alto voltaje | Transformador | Cámara de baja presión | |
Load Switch | Fuse | |||||
1 | Voltage nominal | kV | 12 | 10/0.4 | 0.4 | |
2 | Rating actual | A. | 630 | 12-125 | 300-2500 | |
3 | Frecuencia de potencia nominal resistir voltaje | kV | 42/48 | 35 | 2.5 | |
4 | Resistencia al impacto del rayo | kV | 75/85 | 75 | 8 | |
5 | Clasificación Breaking Current | KA. | 20 | 31.5 | ||
6 | Cortocircuito de cierre corriente | KA. | 50 | |||
7 | Pico nominal resistir corriente | KA. | 50 | |||
8 | Clasificado para resistir corriente a corto plazo | KA. | 20 | |||
9 | Capacidad calificada | kVA. | ≤1600 | |||
10 | Nivel de ruido | dB | <55 | |||
11 | Nivel de protección | Cámara de alto voltaje IP33, Cámara de Transformadores IP23, Cámara de baja tensión IP33 | ||||
Características estructurales de los transformadores de caja enterrados
Estructura
La estructura del transformador de caja completamente enterrado se muestra en la Figura 2.
Fig. 2 Diagrama esquemático de la estructura del transformador de caja enterrada
3.2 Características estructurales
El conjunto completo de dispositivos de la subestación preinstalada totalmente enterrada se instala dentro de una caja completamente sellada, y la parte del cuerpo de la caja es una sala de conmutación de alto voltaje, una sala de transformadores,
Switchgear de baja tensión. Cada habitación está equipada con dispositivos de iluminación, con interruptores de bloqueo, dispositivos de ventilación forzada, control de temperatura, calentadores y otro equipo.
Todos los equipos anteriores se establecen por debajo del nivel del suelo, y su equipo interno es el mismo que el de una subestación convencional montada en tierra, todos los cuales son alimentados por un voltaje de entrada de 10 kV.
El transformador se reduce a un voltaje de distribución de 400 / 220V y luego se envía al punto de carga, y la tecnología clave de esta subestación preinstalada totalmente enterrada es el sellado y la prevención de la caja.
Descomposición y resistencia a la presión, específicamente:
1. La caja desde el fondo hasta la pared debe sumergirse en el suelo durante 50 años sin la menor corrosión;
2. Debe soportar la presión del suelo y la presión del agua subterránea y el remojo, mientras que la pared permanece intacta;
3. Todos los puntos de sellado, como los pasajes de equipos, las entradas y salidas de personal y las entradas de cables, deben ser capaces de resistir la presión osmótica del agua subterránea, y no hay manchas de agua dentro.
Mantenga el interior de la pared seco y libre de humedad.
A.demás de cumplir con los requisitos básicos anteriores, la subestación preinstalada totalmente enterrada de YBDM también tiene tres funciones principales::
1. Hay dos canales de suministro de agua en un extremo de la caja estrecha, y en los días lluviosos, el agua de lluvia se puede descargar rápidamente en el alcantarillado a través del tanque de suministro de agua sin entrar en la subestación preinstalada.
2. A.demás del drenaje en días lluviosos, el canal de conexión también es la entrada de aire para la circulación y la ventilación dentro de la caja, y el aire entra en la caja a través de la entrada de aire para formar un intercambio.
Mantener la temperatura y la humedad en la caja equilibrada, de modo que el aumento y la caída de la temperatura del transformador;
3. Una vez que hay una inundación que ocurre una vez cada 50 o 100 años, el agua subterránea se eleva y hace que el alcantarillado fluya hacia atrás, y el dispositivo de ventilación será automático.
A.pague, aísle el interior y el exterior de la caja y continúe operando la subestación preinstalada sin afectar el equipo.
En la actualidad, las subestaciones en algunas ciudades de nuestro país se establecen principalmente en el sótano de edificios de gran altura, y una vez que se encuentran con una gran inundación, están básicamente sumergidas, y la mayoría de los equipos están dañados e inútiles después de que el agua retroceda. como
El uso de una subestación preinstalada enterrada como dispositivo de distribución de energía puede evitar que el equipo se empape por inundaciones, y el uso de una subestación preinstalada enterrada tiene más ventajas como se describe a continuación.
Dot:
1. Puede ahorrar en gran medida el uso de la tierra, sin necesidad de adquisición de tierras y construcción civil, y ahorrar la inversión en infraestructura.
2. No hay obstáculos en el suelo, lo que no afecta el medio ambiente, y no afecta la visión y la visión de las personas.
3. Todo el tipo enterrado instalado en el césped y el cinturón verde también se puede diseñar con algunas decoraciones decorativas en el suelo, tales como esculturas, rocas, etc.; Si necesita estar en una plaza o carretera grande
En el lado de la carretera, si no hay obstáculos en el suelo (incluidos los conductos de ventilación), se puede utilizar una subestación preinstalada de tipo cuadrado. Esta subestación preinstalada ventila
No se puede exponer el plano de tierra.
4. El equipo de distribución de energía de la subestación preinstalada completamente enterrada se establece bajo tierra, lo que es seguro y confiable.
5. El suelo no se ve afectado por el ruido del transformador.
6. Debido a que el subterráneo es relativamente frío, el aumento de temperatura del transformador es relativamente estable durante la operación.
7. El espacio interno de la subestación preinstalada completamente enterrada es relativamente amplio, y la operación de mantenimiento no interferirá con el suelo y no obstaculizará el entorno circundante.
