Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos del transformador montado en almohadillas YBBD - 12
1. Frontera
La subestación de caja semicenterrada de la serie YBBD - 12 (llamada subestación de caja semi-subterránea, también conocida como subestación de caja subterránea del paisaje) es una nueva generación de transformadores de caja recientemente desarrollados sobre la base de la investigación completa y la discusión de la construcción y gestión urbanas modernas. Su parte principal está enterrada bajo tierra, ocupando poca o ninguna tierra, el efecto visual es muy bueno, resolviendo efectivamente la contradicción entre la escasez de tierras urbanas y la psoriasis urbana, armoniosa y unificando con el entorno circundante, y es muy apreciado por la mayoría de expertos y usuarios Subestación de caja semienterrada se refiere al conjunto completo de la subestación de caja está instalada en una caja completamente sellada y todo se establece por debajo del nivel del suelo, es el mismo que la subestación de tipo caja de tierra, el equipo interno es el mismo, el mismo voltaje de entrada de 10KV se reduce a 400 / 220V voltaje de distribución por el transformador y luego se envía al punto de carga, que se puede utilizar para el sistema de distribución de red de anillo, y también se puede utilizar como una subestación de suministro de energía terminal de la red eléctrica radial. La caja semienterrada tiene una excelente resistencia a la corrosión y la presión, y tiene un sellado absoluto.
La búsqueda de la "novedad" y la "belleza" y la protección ambiental de las instalaciones de energía urbana moderna son la tendencia de la construcción y el desarrollo de la energía de hoy, y también es un símbolo importante del grado de modernización y civilización de una ciudad. Con el propósito de crear equipos de energía de primera clase, embellecer el entorno urbano y servir a la sociedad, nuestra empresa se esfuerza activamente por resolver la instalación y mantenimiento de equipos de energía actuales, como la ingeniería subterránea de línea aérea, la erosión del tifón costero por pulverización de sal, la visión ambiental y muchas otras dificultades, e introduce y absorbe la tecnología avanzada extranjera para desarrollar subestaciones de caja semicenterrada no metálica respetuosas con el medio ambiente.
2. Visión general
2.1. Modelo y significado:
BD y B □ / 0.4 □
Capacidad nominal del transformador KVA.
Voltage nominal KV en el lado de bajo voltaje
Voltage nominal en el lado de alta tensión KV, 12,40.5
Método de instalación, instalación semienterrada BD
Subestación Box
Pre-instalado
2.2. Condiciones de uso:
Condiciones normales de uso
a) A.ltitud
La altitud no excede los 1000m
b) Temperatura ambiente
Temperatura máxima 40 ° C
Temperatura mínima -30 °C
c) Humedad relativa
A. 25 ° C, la humedad relativa del aire no supera el 95%, y el promedio mensual no supera el 90%.
d) A.mbiente de instalación
El entorno de instalación debe estar libre de movimiento de suciedad obvio, explosivos, gases corrosivos y polvo. El sitio de instalación debe estar libre de vibración violenta y choque y no puede colocarse en lugares bajos.
Condiciones especiales de uso
A.demás de las condiciones normales de uso anteriores, otras condiciones de uso están de acuerdo con las disposiciones de GB1094.1, GB / T11022, GB / T14048.1 y GB7251.1.
2.3. Parámetros principales:
Número de serie | A.rtículos | Unidad | Unidad de alto voltaje | Transformador | Cámara de baja presión | |
Load Switch | Fuse | |||||
1 | Voltage nominal | kV | 12 | 10/0.4 | 0.4 | |
2 | Rating actual | A. | 630 | 12-125 | 300-2500 | |
3 | Frecuencia de potencia nominal resistir voltaje | kV | 42/48 | 35 | 2.5 | |
4 | Resistencia al impacto del rayo | kV | 75/85 | 75 | 8 | |
5 | Clasificación Breaking Current | KA. | 20 | 31.5 | ||
6 | Cortocircuito de cierre corriente | KA. | 50 | |||
7 | Pico nominal resistir corriente | KA. | 50 | |||
8 | Clasificado para resistir corriente a corto plazo | KA. | 20 | |||
9 | Capacidad calificada | kVA. | ≤1600 | |||
10 | Nivel de ruido | dB | <55 | |||
11 | Nivel de protección | Cámara de alto voltaje IP33, Cámara de Transformadores IP23, Cámara de baja tensión IP33 | ||||
Características estructurales:
|

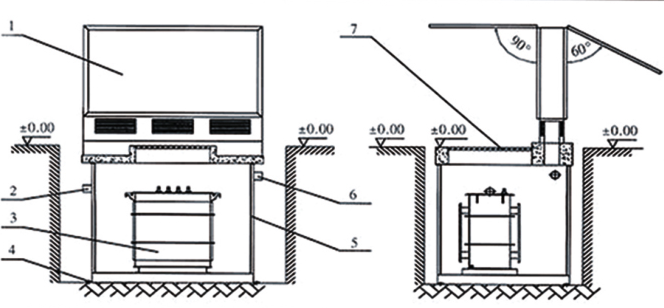

| Fig. 1 Diagrama esquemático de la estructura del transformador de caja semienterrada 1-Equipo de distribución de energía tipo caja de luz: agujero de entrada de cable de 2 - alto voltaje; transformador combinado 3 - subterráneo: agujero de instalación de cimientos 4 - Pitpit 5-Fundación de juego de tierra prefabricada; agujero de salida de cable de 6 - baja tensión; cubierta de puerto de operación de 7 - pozo |
3.1 Estructura
La estructura del transformador de caja semienterrada se muestra en la Fig. 1.
Los transformadores de caja semicenterrados se componen principalmente de transformadores subterráneos y conmutadores al aire libre de caja de luz publicitaria. El transformador subterráneo es un nuevo tipo de equipo de subestación compacta que combina transformadores, interruptores de carga de alto voltaje, fusibles, etc., que se instala en el pozo, no ocupa espacio superficial y puede sumergirse en agua durante un período de tiempo. El tipo de caja de luz publicitaria conmutador al aire libre es una estructura mixta que integra vallas publicitarias y conmutador al aire libre, que se instala en el suelo. El interior de la caja es un gabinete de distribución de alta y baja tensión al aire libre, y los dos lados son cajas de luz publicitaria, que tiene excelentes efectos visuales.
3.2 Características estructurales
2.2.1 Transformador combinado subterráneo
El transformador combinado subterráneo utilizado en el transformador subterráneo tiene las siguientes características::
(1)La caja está hecha de acero inoxidable, completamente sellada, con un nivel de protección de IP68, y se puede sumergir en agua para su operación.
(2)Las líneas de entrada y salida de alta y baja tensión adoptan métodos de cableado impermeables y completamente sellados, completamente aislados y completamente blindados, que son más seguros de operar.
(3)El aceite de transformador de alquilo nafténico se utiliza para garantizar una buena capacidad de disipación de calor,
(4)Se puede utilizar un núcleo de hierro de aleación amorfa, que tiene un efecto significativo de ahorro de energía.
(5)A.lto nivel de resistencia al calor de aislamiento y protección ambiental.
(6)Los fusibles de respaldo y plug-in dan al transformador una protección más segura.
(7)El interruptor de carga tiene dos, tres y cuatro posiciones, que es adecuado para una variedad de sistemas de suministro de energía.
3.2.2 Fundación de pozo prefabricado
La fundación del pozo de la transformación enterrada está prefabricada en la fábrica, y la fundación del pozo prefabricado tiene las siguientes características::
(1)La fundación del pozo se puede preprensar con placas de acero superiores a 6 mm, y la estructura está completamente sellada para garantizar que el agua superficial y otros desechos no puedan entrar en el pozo: también se puede usar estructura de hormigón armado prefabricado, y se utiliza tecnología avanzada impermeable para garantizar que la fundación no se filtre.
(2)Se proporciona un tanque de recolección de agua en el fondo del pozo, y se instala una bomba sumergible controlada por el sistema de drenaje automático.
(3)Los soportes de montaje de cable de alta y baja tensión se instalan en el pozo para facilitar la instalación y fijación del cable.
(4)Iluminación impermeable se instala en el pozo para un mantenimiento fácil.
(5)La cubierta superior de la fundación está equipada con un alcantarillado abierto.

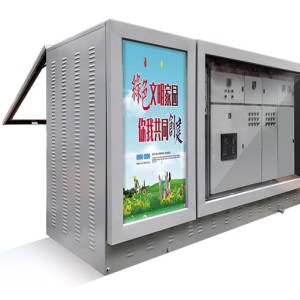

3.2.3 Switchgear al aire libre de caja de luz publicitaria
(1)La carcasa protectora del conmutador adopta la estructura de la caja de luz de publicidad, y las dos puertas de la carcasa de la caja de luz se pueden abrir en todos los ángulos, y hay un posicionamiento de soporte de resorte neumático, que es conveniente para la operación y el mantenimiento del conmutador.
(2)La caja de luz está equipada con una capa de aislamiento térmico, que tiene un buen efecto de aislamiento térmico.
(3)Los dos lados de la carcasa de la caja de luz son tableros publicitarios, y se adoptan elementos emisores de luz LED de tamaño pequeño y fuente de luz uniforme.
(4)La cerradura de la puerta de la caja de luz publicitaria y el conmutador se establecen de forma independiente, y el mantenimiento de la caja de luz no afecta el funcionamiento del conmutador.
(5)La carcasa de la caja de luz está equipada con un dispositivo de alarma de audio y luz, que puede enviar una señal de alarma si es dañada por el mundo exterior.
(6)El conmutador adopta una estructura de puerta de doble capa, el nivel de protección alcanza IP34, y la segunda capa es la puerta del instrumento para garantizar que después de que se destruya la carcasa de la caja de luz, el gabinete de baja tensión aún alcance el nivel de protección de un producto de baja tensión al aire libre completo e independiente.
(7)El ventilador oculto en la caja de luz puede agotar automáticamente y suministrar aire a la fundación del pozo para reducir la temperatura y deshumidificar.
3.3
Impermeable y disipación de calor
3.3.1 Tratamiento impermeable de la transformación subterránea
A.unque se permite que el transformador combinado subterráneo del transformador de caja subterránea opere bajo el agua, la impermeabilización y el drenaje en la fundación del pozo están cuidadosamente diseñados para el funcionamiento seguro y confiable a largo plazo del transformador subterráneo.
Para las áreas con bajo nivel de agua subterránea (por debajo de la parte inferior de la fundación del pozo), se adopta una estructura de pozo prefabricada, el orificio de ventilación en la parte superior del pozo tiene una ventilación efectiva y capacidad a prueba de lluvia, y la parte inferior de la fundación del pozo se coloca con guijarros de arena que fluyen por agua, y el agua puede filtrarse directamente en el suelo.
3.3.2
Dispersión de calor de cambios enterrados
El transformador de caja subterránea garantiza principalmente el aumento de temperatura y la disipación de calor del transformador subterráneo desde los siguientes aspectos::
(1)Los transformadores subterráneos utilizan productos de baja pérdida de la serie 11 o productos de núcleo de aleación amorfa, que reducen en gran medida la pérdida de carga y la pérdida de carga, por lo que la generación de calor es baja.
(2)El nivel de resistencia al calor del transformador es alto, con un gran margen de aumento de temperatura, que también mejora la capacidad de sobrecarga del transformador.
(3)El transformador subterráneo utiliza aceite de transformador nafténico (o aceite de alto punto de ignición), que puede fluir continuamente a temperatura extremadamente baja sin agregar aditivos, y sus buenas características de viscosidad-tiempo hacen que la velocidad de flujo de la velocidad del aceite sea más rápida cuando aumenta la temperatura, asegurando que el producto tenga una buena capacidad de disipación de calor.
(4)Entre la caja de distribución y el pozo de cimentación, se establecen los ventiladores de entrada y salida, y se lleva a cabo el enfriamiento por aire de transmisión / escape forzado cuando el aumento de temperatura del transformador combinado subterráneo alcanza el valor establecido para garantizar el progreso normal del transformador subterráneo.
