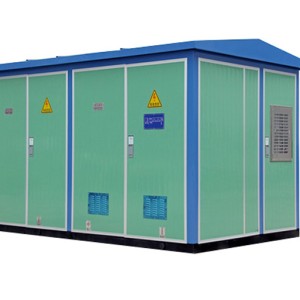

Transformador inversor / subestación compacta YBM (P) 35F / 0.69kV

Los productos de la serie de subestaciones preinstaladas de alta tensión / baja tensión YBM (P) 35F / 0.69kV están especialmente diseñados y desarrollados por nuestra empresa para la generación de energía eólica, el voltaje de salida de la turbina eólica es de 0.69kV, aumentado a 35kV por un transformador de 0.69 / 35kV, y transportado a la estación de refuerzo de 35 / 110 kV por la línea de cable de 35 kV después de formar una unidad conjunta a través de múltiples circuitos en el lado de salida de 35 kv. La subestación preinstalada es un producto completo de subestación que combina transformadores de paso a paso, equipos de conmutación de alto voltaje, equipos de conmutación de baja tensión y transformadores de potencia y otros equipos auxiliares, y combina razonablemente con la caja. Su rendimiento está totalmente en línea con GB / T17467 "Subestación preinstalada de alto / bajo voltaje", que es un nuevo tipo de subestación preinstalada desarrollada para los requisitos de uso especial de la generación de energía eólica, con las ventajas de un conjunto completo fuerte, fácil instalación, período de construcción corto, bajo costo de operación, alta resistencia estructural, fuerte rendimiento anticorrosión, etc., y es totalmente adecuado para playas, praderas, desiertos y otros entornos de operación con condiciones naturales duras, y el rendimiento cumple plenamente con los requisitos de uso de parques eólicos.

1. Modelo y significado

YB M (P) - 35 (F) / 0.69- □

Capacidad del Transformador (KVA)

Voltaje de lado bajo (KV)

Dedicado a parques eólicos

Alto voltaje lateral (KV)

M: estructura de Muzi, P: estructura de Pinzig

Subestación de alta / baja tensión preinstalada

2. Condiciones medioambientales de uso normal

2.1 Condiciones normales de uso

2.1.1 Temperatura ambiente de funcionamiento: la temperatura del aire ambiente no excede 45 °C, y el promedio medido dentro de 24 horas no excede 35 °C, y la temperatura mínima del aire ambiente es de -30 °C;

Humedad ambiental: la humedad relativa promedio diaria no excede el 95%; la presión de vapor de agua promedio diaria no excede el 2,2 kPa, y la humedad relativa promedio diaria no excede el 90%; La presión de vapor de agua promedio mensual no excede el 1,8 kPa.

2.1.3 Altitud: ≤ 1000 metros

2.1.4 Resistencia sísmica: aceleración horizontal sísmica: menos de 0,4 m / s2

Aceleración vertical del terremoto: menos de 0,2 m / s °

Factor de seguridad: 1,67

2.1.5 No hay vibración violenta en el lugar de instalación, y la inclinación no es mayor de 3 °;

2.1.6 La velocidad del viento no es superior a 35 m / s

2.2 Condiciones especiales de uso

Si las condiciones normales de uso no pueden cumplir con los requisitos, se puede negociar con el fabricante.

3. Principales parámetros técnicos

3.1 Parámetros de caja variable

3.1.1 El voltaje

Voltaje nominal en el lado de alta tensión: 35kV

Voltaje nominal en el lado de baja tensión: 0.69kV

3.1.2 Frecuencia nominal: 50 Hz

3.1.3 Nivel de aislamiento nominal

El nivel de aislamiento nominal de los conmutadores cumple con las disposiciones de DL404 - 91 "Condiciones técnicas para el pedido de conmutadores de alta tensión de CA en interiores".

Lado de alta tensión: entre tierra y la ruptura de aislamiento de fase

Frecuencia de potencia: 95kV 110kV

Voltaje máximo de choque: 185kV 215kV

Baja presión lateral:

Frecuencia de potencia resistir voltaje: 2500V

3.1.4 Número de fases: tres fases

3.1.5 Nivel de protección del gabinete: IP44D

3.2 Principales parámetros técnicos de los transformadores

3.2.1 Normas técnicas

El transformador cumple con GB1094.1 ~ 1094.5 "Transformador de potencia" y GB6451.1 "Parámetros técnicos y requisitos para transformador de potencia inmerso en aceite de tres fases"

3.2.2 Parámetros técnicos

4. Estructura del producto y características

4.1.1 Los parques eólicos se construyen generalmente en llanuras de marea, mares poco profundos, praderas, desiertos y otros lugares con condiciones naturales escasas, y se utilizan diferentes procesos anticorrosión de acuerdo con diferentes entornos de uso para garantizar la vida útil de las subestaciones preinstaladas.

4.1.2 El diseño general del transformador de caja es el tipo de "producto", y sus ventajas son las siguientes: estructura compacta, razonable, pequeña en apariencia y volumen; la conexión entre los componentes principales es conveniente, y la cantidad de fila de cobre se reduce en gran medida; el espacio de cableado y el espacio de mantenimiento de los cables de entrada y salida son grandes, lo que es conveniente para el montaje y el mantenimiento. Estructura de caja: todas las piezas estructurales metálicas son chorzadas con arena, galvanizadas en caliente y pintadas, lo que puede garantizar que el equipo se utilice en un ambiente húmedo y pesado de pulverización de sal con una fuerte resistencia al óxido, todos los paneles de la puerta y paneles de la pared, no hay capas intermedia, y el medio está lleno de materiales de aislamiento compuesto de poliuretano y silicato, que tiene un excelente rendimiento de aislamiento térmico para garantizar que el equipo se ponga en funcionamiento de manera segura y rápida en un ambiente frío.

4.1.3 El transformador adopta principalmente la regulación de voltaje sin carga de doble bobinado trifásico sumergido en aceite S11 transformador de potencia de baja pérdida, y se pueden configurar otros tipos de transformadores de potencia de acuerdo con los requisitos. El transformador de potencia de tipo S11 ha adoptado una serie de reformas en materiales, proceso y estructura, de modo que el rendimiento eléctrico del producto ha alcanzado el nivel avanzado de productos similares en los años 90 internacionales, y su pérdida sin carga y pérdida de carga son inferiores a los requisitos de las normas nacionales, con las características de alta eficiencia y baja pérdida, que puede ahorrar mucho consumo de energía y costos de operación, Los beneficios sociales son significativos. El núcleo de hierro adopta chapa de acero de silicio orientada al grano laminada en frío de alta calidad y utiliza inyección de aceite al vacío.

4.1.4 Los disyuntores inteligentes u otras series de disyuntores de baja tensión se pueden utilizar en el lado de baja tensión para distribuir energía y proteger las líneas y el equipo de sobrecarga, bajo voltaje, cortocircuito, puesta a tierra monofásica y otras fallas. Al mismo tiempo, se instala un pequeño transformador de mantenimiento en el lado de baja tensión para que los usuarios proporcionen energía en el sitio de mantenimiento. Las vigas eléctricas del marco del gabinete de baja tensión están galvanizadas en caliente y anticorrosión.

5. Mantenimiento, inspección y precauciones

5.1 Mantenimiento

5.1.1 Asuntos de inspección regulares

a. Compruebe si cada señal e indicador es normal;

5.1.2 Asuntos de inspección y mantenimiento anual

a. Compruebe si los puntos de conexión de los circuitos primarios y secundarios están sueltos o sobrecalentados;

B. Utilice un megaohmímetro para verificar el aislamiento entre las fases y el suelo para observar si hay daños o envejecimiento;

c. Si el transformador está sumergido en aceite, el análisis de la muestra de aceite y la inspección deben llevarse a cabo al menos una vez al año de acuerdo con las regulaciones.

Eliminar el polvo y los objetos extraños;

Realiza varios registros de inspección.

5.1.3 Mantenimiento y precauciones

Cuando se encuentra que un fenómeno anormal o una cierta parte es anormal, debe detenerse para el mantenimiento o reemplazo, y la fuente de alimentación superior debe desconectarse y un cable de puesta a tierra confiable debe colgarse durante la inspección.

6. Ordenar instrucciones

Al realizar el pedido, el usuario deberá especificar que:

6.1 Modelo y cantidad de subestaciones preinstaladas.

6.2 Modelo y capacidad del transformador;

6.3 Proporcionar el sistema eléctrico primario y el diagrama esquemático secundario
