Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de los transformadores subterráneos de la serie S11-DM.

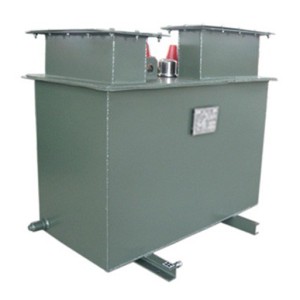

Introducción del producto
Transformador subterráneo: Un transformador de distribución o transformador combinado que puede ser instalado en el pozo. Generalmente instalado en el pozo, no ocupa el espacio efectivo en la superficie, no afecta el efecto visual, hace que el equipo de suministro de energía y el entorno circundante sean armoniosos, y puede evitar daños involuntarios o intencionales del mundo exterior, y el impacto en el entorno circundante y el personal del equipo también se puede reducir al mínimo.
Con la profundización del desarrollo urbano y la transformación de la red eléctrica urbana, los transformadores seguros, confiables y subterráneos que no ocupan espacio superficial se están utilizando gradualmente en la iluminación vial, electricidad residencial, aeropuertos, plazas de la ciudad, autopistas, puentes, túneles, etc. en las áreas urbanas centrales.
Características del producto:
1. Adecuado para el entorno urbano (instalado en sótanos o bodegas), especialmente adecuado para ciudades centrales densamente pobladas; 2. Sistema de iluminación y energía adecuado para calles, autopistas, puentes, túneles, aparcamientos, aeropuertos, puertos, atracciones turísticas, etc.: 3. Las líneas de entrada y salida de alta y baja tensión adoptan métodos de cableado impermeables y totalmente sellados, totalmente aislados y totalmente blindados;
4. La carcasa de la caja está hecha de placa de acero anticorrosión o acero inoxidable, completamente sellada y se puede sumergir en agua durante un período de tiempo; 5. El sistema de protección considera plenamente la comodidad y la seguridad de la operación, y los accesorios están hechos de la compañía americana COOPER o productos nacionales de alta calidad con el mismo rendimiento; La varilla de operación se utiliza para operar el transformador subterráneo, que tiene el mismo modo de operación que el transformador combinado;
7. Teniendo en cuenta la particularidad de las condiciones de disipación de calor, el transformador adopta un diseño de baja pérdida y baja temperatura; Protección de entrada impermeable y medidas de drenaje automático se instalan en la bodega del transformador.
Estructura del producto
Los transformadores subterráneos generalmente se instalan en pozos construidos con hormigón, que no ocupa espacio superficial, y los pozos de envoltura de alto voltaje y los extremos de baja tensión se instalan en los transformadores subterráneos y cubiertas de cajas.
Fusibles, paradores enchufables, válvulas de liberación de presión, estos accesorios se pueden observar y operar en el suelo.
El tanque está hecho de acero inoxidable (o utilizando medidas técnicas anticorrosión multicapa de placa de acero de alta calidad), la estructura completamente sellada y la caja a lo largo de la estructura soldada cerrada para minimizar el área de sellado, que se puede utilizar en
Funcionamiento seguro a largo plazo en el entorno especial del suelo.
El dispositivo de control integrado del transformador combinado subterráneo puede enviar señales de comunicación al mundo exterior a través de RS485, cableado Mloden, GSM inalámbrico o GPRS inalámbrico. Si no usas ninguno
Cuando la línea GPRS envía señales de comunicación al mundo exterior, los usuarios solo necesitan iniciar sesión en el sitio web designado para monitorear los parámetros de la operación del transformador en tiempo real.
Medidas de impermeabilización para transformadores subterráneos
1. Consideraciones impermeables durante el diseño básico y la producción
Top: Los agujeros de ventilación tienen capacidades eficaces a prueba de lluvia y agua;
Lado: El tratamiento de la superficie en el lado opuesto de la superficie está hecho de material de hormigón impermeable, de modo que la filtración de agua no puede entrar desde el lado del pozo.
Bajo: La base de carga de hormigón impermeable para instalar el transformador subterráneo es de 300 mm más alto que el fondo del pozo, y el agua que normalmente fluye desde el suelo al pozo fluye en un anillo debajo de la base.
En el camino, no se empapará en el transformador subterráneo.
2. La parte inferior de la fundación se coloca con guijarros de arena libres de agua, y el agua puede penetrar en el suelo relativamente rápidamente.
3. El transformador subterráneo se permite operar por debajo de 0,5 m en el agua durante un cierto período de tiempo, lo que puede resistir los desastres de inundación y mejorar efectivamente la confiabilidad del sistema de suministro de energía. Pero para los transformadores subterráneos
Se recomienda verificar la acumulación de agua en el pozo después de inundaciones, largos períodos de lluvias fuertes y la temporada de lluvias.
Medidas para el control del aumento de temperatura de los transformadores subterráneos
Para el control del aumento de temperatura de los transformadores subterráneos, se puede garantizar por los siguientes cuatro aspectos::
1. El diseño de bajo aumento de temperatura del transformador, la temperatura superior del aceite se controla a aproximadamente 45K, que es mucho más baja que la 60K estipulada por el estándar nacional, y la idea de diseño es:
1. La carga de calor es directamente proporcional a la pérdida, y las materias primas utilizadas en el transformador subterráneo diseñado y producido por nuestra empresa son productos de baja pérdida, en comparación con GB6451 - 1999.
30% menor pérdida sin carga y 15% menor pérdida de carga; En comparación con la serie 9, el consumo de percha sin carga es un 20% menor, por lo que la carga térmica es baja.
2. Se utiliza aceite de transformador de alquilo nafténico, que puede hacer que el medio de aceite fluya libremente a temperatura extremadamente baja sin agregar aditivos, y sus buenas características de viscosidad-tiempo lo hacen subir a temperatura.
A altas velocidades, el flujo de aceite se acelera, asegurando que el producto tenga una buena capacidad de disipación de calor.
2. Estructura de caja
La disipación de calor de la pared del tanque de un transformador subterráneo depende principalmente de la radiación. El calor se irradia siempre en forma de ondas desde el elemento calefactor al medio circundante con una temperatura más baja. La energía de la radiación depende de la temperatura de
grado, la forma del elemento calefactor y su color de superficie. Por lo tanto, los transformadores subterráneos utilizan tanques de combustible planos y disipadores de calor planos para mejorar la radiación.
3. Tratamiento de superficie;
Debido a que el cuerpo del transformador subterráneo se instala bajo la superficie fría, se utiliza un proceso especial de tratamiento de superficie para garantizar que tenga una buena capacidad de radiación de calor y una fuerte resistencia a la corrosión.
Capacidad.
4. Producción Básica
La disipación de calor entre la fundación y el mundo exterior depende de la conducción de calor y la convección del aire, y se pueden instalar aberturas de ventilación y deflectores de aire en la parte superior de la fundación para mejorar la circulación del aire.
Parámetros de rendimiento
Capacidad nominal kVA | Combinación de voltaje | La designación del grupo de conexión | Pérdida sin carga (W) | Pérdida de carga (75 ° C) W | No carga actual% | Impedancia de cortocircuito% | Dimensión (mm) | ||||
Alta tensión kV | Alto voltaje Tapping Range | Bajo voltaje kV | Long | amplio | Alta | ||||||
30 | 6.3 10 | ±2×2.5% | 0.4 | Dyn11 Yyn0 | 100 | 600 | 1 | 4 | 1025 | 625 | 995 |
50 | 135 | 870 | 0.9 | 4 | 1075 | 640 | 1025 | ||||
63 | 155 | 1040 | 0.9 | 4 | 1125 | 665 | 1065 | ||||
80 | 175 | 1250 | 0.8 | 4 | 1150 | 675 | 1095 | ||||
100 | 205 | 1500 | 0.8 | 4 | 1180 | 695 | 1100 | ||||
125 | 240 | 1750 | 0.7 | 4 | 1200 | 705 | 1110 | ||||
160 | 275 | 2100 | 0.7 | 4 | 1235 | 725 | 1210 | ||||
200 | 330 | 2500 | 0.7 | 4 | 1295 | 745 | 1240 | ||||
250 | 400 | 2950 | 0.7 | 4 | 1365 | 755 | 1260 | ||||
315 | 475 | 3500 | 0.7 | 4 | 1335 | 755 | 1320 | ||||
400 | 570 | 4200 | 0.7 | 4 | 1395 | 780 | 1360 | ||||
500 | 680 | 5000 | 0.7 | 4 | 1465 | 825 | 1440 | ||||
630 | 805 | 6000 | 0.6 | 4.5 | 1565 | 845 | 1460 | ||||
800 | 980 | 7200 | 0.6 | 4.5 | 1685 | 925 | 1560 | ||||
1000 | 1155 | 10000 | 0.6 | 4.5 | 1855 | 1095 | 1670 | ||||
1250 | 1365 | 11800 | 0.6 | 4.5 | 1925 | 1195 | 1700 | ||||
1600 | 1645 | 14000 | 0.6 | 4.5 | 1995 | 1235 | 1790 | ||||
