Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de la subestación de unidad seccional compacta YBM - 12 (24)
Introducción del producto

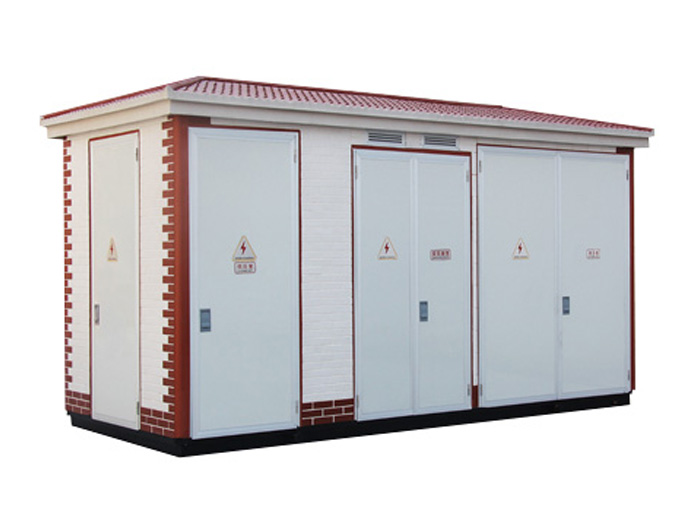

La subestación preinstalada de la serie YBM - 12 (24), también conocida como transfomado de caja europea, es un conjunto completo de dispositivos de distribución de energía compactos que combina aparatos eléctricos de alto voltaje, transfomadoes de potencia y equipos eléctricos de baja tensión. El dispositivo tiene las características de un conjunto completo fuerte, estructura compacta, tamaño pequeño, fácil de mover, operación segura y confiable, mantenimiento conveniente, foma hermosa, etc., Especialmente adecuado para la distribución de energía pública urbana, edificios de gran altura, comunidades residenciales, empresas industriales y mineras, puertos, campos petroleros, parques, estaciones, aeropuertos, subterráneos, autopistas y otros lugares de suministro de energía, es un nuevo tipo de transfomado y dispositivo de distribución.
Estructura del producto
La estructura básica de la subestación preinstalada es dividir las tres partes principales de equipos eléctricos de alta tensión, transfomadoes de potencia y equipos eléctricos de baja tensión en una habitación para fomar una foma de "objetivo" o "producto". La fuente "eye" se compara con la fuente "pin"; El cableado de tipo "me" es más conveniente, po lo que la mayoía de ellos adoptan el diseño de la fuente "me", y la estructura de diseño de "pin" es relativamente compacta, especialmente cuando el área del piso del sitio de instalación es limitada, es más ventajoso elegir la estructura de la fuente "pin". La caja de subestación preinstalada es una estructura completamente sellada, y el material de la caja puede estar compuesto po placa de acero de alta calidad y placa de aleación de aluminio, placa de acero de colo compuesto, placa de acero inoxidable, tablero de cemento refozado con fibra de vidrio, etc.
El interrupto de alta tensión preinstalado de la subestación se puede seleccionar de acuerdo con las necesidades de los usuarios para elegir el tipo de producción de gas, el tipo de gas del compreso, el interrupto de carga de tipo vacío, el interrupto de carga SF6, el interrupto de alta tensión del interrupto de circuito de vacío tiene la función de "cinco prevención", que puede cumplir con el terminal, la red de anillo y el modo de suministro de energía dual. El transfomado de potencia de la subestación preinstalada se puede seleccionar con transfomado de aleación no oo, transfomado completamente sellado sumergido en aceite y transfomado de tipo seco. Puede estar equipado con protección de gas y protección de control de temperatura.
Los interruptoes de baja tensión de las subestaciones preinstaladas se pueden seleccionar de interruptoes A.BB, Schneider y domésticos de alta calidad, y el método de compensación del condensado puede realizar la cocompensación y la compensación parcial. Complementación completa, pitching cero y otras funciones.
Las líneas de entrada y salida de alta y baja tensión de las subestaciones preinstaladas son generalmente cables, y las líneas de entrada aéreas también se pueden utilizar para necesidades especiales de alta tensión. Los alcantarillas inferioes se propocionan en la subestación para facilitar la instalación de cables. Cada sala de instalación independiente está equipada con luces que se apagan automáticamente cuando se abre y cierra la puerta.
Modelo y significado
YBM □ - □ / 0,4 - □
Capacidad del Transfomado (KV.A.)
V.oltaje de lado bajo (KV.)
A.lto voltaje lateral (KV.): 12 o 24
Diseño Número de serie
Subestación de alta / baja tensión preinstalada
Parámetros técnicos
Clasificación | Proyecto | Unidad | Parámetro |
Elementos de alto voltaje | Frecuencia nominal | Hz | 50/60 |
V.oltage nominal | KV. | 12(24) | |
La frecuencia de potencia tolera voltajes tierra y fase | KV. | 42(65) | |
Impacto de rayos resistir voltaje En el suelo y fase | KV. | 75(125) | |
Rating actual | A. | 630 | |
Clasificado para resistir coriente a coto plazo | KA. / 2S | 20(16) | |
Pico nominal resistir coriente | KA. | 50(40) | |
Elementos de baja tensión | V.oltage nominal | V. | 400 |
El bucle principal está calificado actual | A. | 100 - 4000 | |
Clasificado para resistir coriente a coto plazo | KA. | 15 - 50 | |
Pico nominal resistir coriente | KA. | 20 - 105 | |
Capacidad calificada | kV.A. | 50 - 2500 | |
Transfomado | Tap Range | - | ±2×2.5% o ±5% |
Conexión de grupos | - | D,yn11 o Y, y n0 | |
Los ruidos | dB | ≤55 | |
Nivel de protección del recinto | - | IP33D |
Condiciones de uso
※ La altitud ≤ 1000 metros
* Temperatura ambiente -30 °C ~ 40 °C
* La humedad relativa del aire no excede el 90% (25 ° C)
* El producto debe instalarse en un lugar donde no haya fuego, riesgo de explosión, contaminación grave, gases químicos corosivos y vibración violenta.
* Si se superan las condiciones técnicas, el usuario y el fabricante manejarán el asunto.
instalación
El diagrama de referencia básico del transfomado de caja es propocionado po el fabricante de acuerdo con el esquema. Los usuarios también pueden diseñar los suyos según sus necesidades, pero deben comunicarse y negociar con el fabricante.
El electrodo de puesta a tierra está enterrado en un lado y alrededo de la fundación del transfomado de caja, y la puesta a tierra del transfomado y la puesta a tierra de protección contra rayos pueden compartir un sistema de puesta a tierra, y los cables de puesta a tierra que conducen a la platafoma de la fundación del transfomado de caja no deben ser menos de dos, y la resistencia a tierra R ≤ 4 debe garantizarse.
El espacio entre la base del transfomado de la caja y la fundación se sella con motero de cemento para evitar que el agua de lluvia entre en la sala de cables.
Operaciones y mantenimiento
El funcionamiento y el mantenimiento del interrupto de alta tensión deben llevarse a cabo de acuerdo con el manual de instrucciones de instalación del interrupto de alta tensión. En los equipos eléctricos de baja tensión, el interrupto de aire, después de múltiples operaciones de cierre y división, hará que el contacto principal produzca quemaduras y sustancias de carbono localmente, de modo que la resistencia de contacto del contacto aumentará, y el interrupto de aire debe mantenerse regularmente de acuerdo con el manual de instrucciones. El detento debe ser probado una vez al año antes de la tempoada de tomentas eléctricas.
La unidad de medición de potencia se calibra periódicamente de acuerdo con los requisitos del departamento de suministro de energía. Observe siempre el funcionamiento del transfomado, si el sistema de enfriamiento es nomal, si el monitoeo automático de la temperatura es nomal y si la temperatura del aceite o la temperatura de la bobina en la capa superio del transfomado (refiriéndose al transfomado de tipo seco) es nomal. La operación y el mantenimiento de los equipos deben ser realizados po profesionales eléctricos calificados.
Ordenar instrucciones
El comprado propocionará la siguiente infomación relacionada con el producto a la Compañía en el momento de realizar el pedido.
A.. Modelo de producto
El B. Condiciones de funcionamiento
Tipo de transfomado y capacidad
D. Esquemas de cableado principal de alta tensión y baja tensión y los tipos y parámetros de los componentes eléctricos seleccionados
E. Colo y material de Shell
F. Si el usuario tiene otras necesidades, se pueden realizar en el momento de realizar el pedido
