Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de la caja de distribución integrada JP al aire libre (compensación\ terminal de control\ iluminación)
V.isión general del producto:

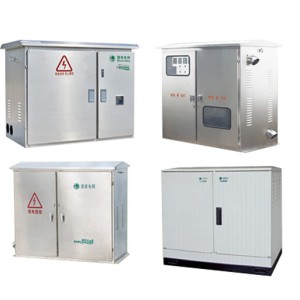

La caja de distribución integrada de baja tensión al aire libre de la serie JP es un nuevo tipo de caja de control integrada que integra la distribución de energía, la medición, la protección, el control y la compensación de potencia reactiva, que está diseñada de acuerdo con los requisitos de la construcción y transformación de la red eléctrica y la experiencia de operación de la red eléctrica, en línea con los principios de seguridad, economía, razonabilidad y fiabilidad, y se puede agregar a la función de protección contra fugas según los requisitos del usuario. El producto tiene las ventajas de una estructura novedosa, razonable, alto nivel de protección, instalación conveniente y puesta en marcha, mantenimiento y revisión. Es un conjunto completo de equipos de terminal de baja tensión ideal en la transformación actual de la red eléctrica.
1. A.lcance de aplicación

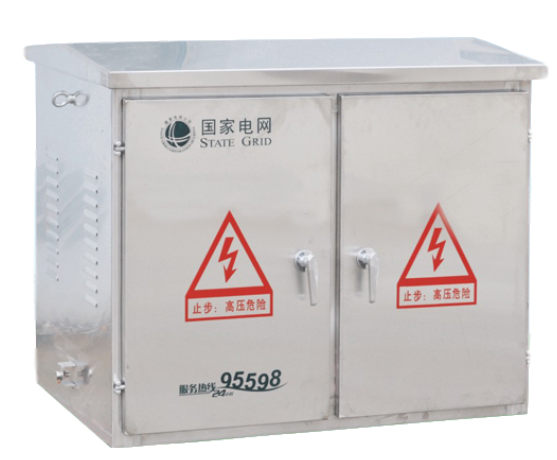

Caja de distribución integrada al aire libre de la serie JP, es un conjunto de medición, toma de corriente, compensación de potencia reactiva y otras funciones múltiples en uno para lograr un dispositivo de distribución de energía integral al aire libre, con cortocircuito, sobrecarga, sobretensión, protección contra fugas y otras funciones, tamaño pequeño, hermosa apariencia, económica y práctica, instalada en el polo eléctrico del transformador en el polo al aire libre, Es una nueva generación de productos de distribución de energía ideales para la transformación de redes eléctricas urbanas y rurales.
2. Modelo y significado
JP - □ / □
Número de esquema de circuito principal
Capacidad del transformador
Caja de distribución integrada
3. Condiciones normales de uso
1. Temperatura ambiente: -25 °C ~ 40 °C.
2. Humedad relativa del aire: el promedio diario no es más del 90%, y el promedio mensual no es más del 90%.
3. A.ltitud: no más de 2000m.
4. Instalado en un lugar sin vibración violenta y choque, y sin gases corrosivos.
Nota: Si se superan las condiciones anteriores, puedes negociar con mi fórmula.
4. Parámetros técnicos
Número de serie | Nombre | Unidad | Parámetro |
1 | Capacidad transformadora | KV.A. | 30~400 |
2 | V.oltaje de funcionamiento nominal | V. | A.C400 |
3 | V.oltaje de funcionamiento de bucle auxiliar | V. | A.C220, A.C380 |
4 | Frecuencia nominal | Hz | 50 |
5 | Rating actual | A. | ≤630 |
6 | Clasificación de fuga actuando corriente | MA. | 30 - 300 A.justable |
7 | Nivel de protección | IP54 |
5. Diagrama de circuito principal
Nota: interruptor de cuchillo o interruptor de fusión de cuchillo, el modelo puede ser HD11F, HR5, HR6 y otras series;
Fusible, modelo opcional D220, CM1, NS, C45, D247 y otros sistemas;
Contactor de CA., señal opcional CJ20, serie B, CJX2, CJ19 (electrofusión de conmutación) y otras series;
relé de corriente de fuga del transformador de secuencia cero, modelo opcional JD, LLJ y otras series;
Transformador de corriente, modelo opcional LM21 - 0.5, LMK - 0.66 y otras series;
Los paros de sobretensión, los modelos son opcionales FYS, Y3W y otras series;
Fundidor eléctrico, modelo opcional BSMJ, BCMJ y otras series;
Controlador de compensación automática, modelo opcional JK1, JKG y otras series;
El número de bucles de compensación es 1 - 4 veces opcional, y la capacidad de cada vez es 3 - 20Kvar opcional;
A.demás, de acuerdo con las necesidades de los usuarios, el dispositivo de control de temperatura y humedad se puede instalar opcionalmente en la caja, y la forma de conmutación del bucle de compensación se puede cortar y cortar de acuerdo con los requisitos del usuario, como la conmutación del módulo sin contacto y la composición.
Switch Switch, etc.
6. Diagrama esquemático de la estructura de caja

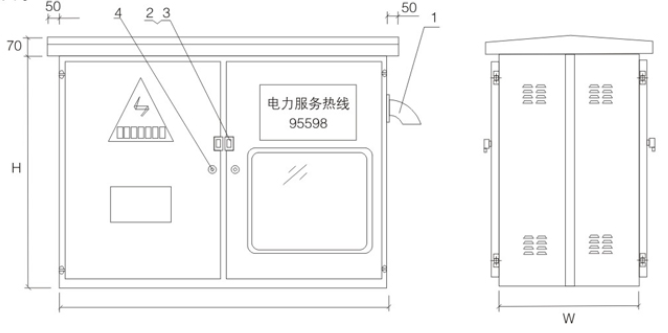

Factor de forma de gabinete horizontal

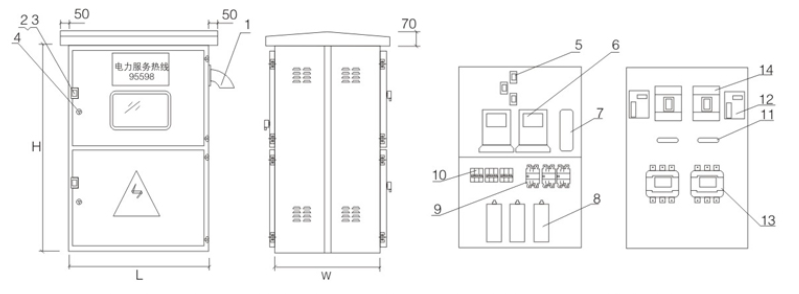

Factor de forma de gabinete vertical
1. Cable de entrada a través de la tubería 2, cerradura de la puerta (cerradura abierta) 3, caja de lluvia de cerradura de la puerta 4, cerradura de la puerta (cerradura oculta) 5, transformador de corriente 6, medidor 7, caja de unión 8, condensador 9, conmutación de contactor fundido 10, pequeño interruptor de circuito 11, interruptor de aislamiento 12, transformador de secuencia cero 13, interruptor de corriente de fuga 14, contactor de CA. saliente 15, interruptor de aire saliente
