Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos del gabinete de potencia de la serie XL - 21
1. Introducción

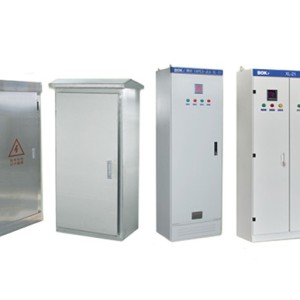

La caja de distribución de energía de la serie XL - 21 es adecuada para empresas industriales y mineras, frecuencia de CA 50Hz, voltaje por debajo de 500V, sistema de alimentación de tres alambres de tres fases, de cuatro alambres de tres fases. Se utiliza para la distribución de energía y de iluminación. Este producto es un dispositivo interior, hecho de placa de acero doblada y soldada, puerta de la mano derecha única, mango de operación del interruptor de cuchillo en la parte superior del pilar derecho frente a la caja, la puerta está equipada con instrumentos de medición, operación y señal de aparatos eléctricos, después de abrir la puerta, todos los aparatos eléctricos están expuestos, fáciles de revisar y mantener, las líneas de entrada y salida son operadas por cableado, seguro y fiable.
La caja de distribución de energía XL - 21 cumple con el estándar GB7251 "Conmutador de baja tensión".
XL - 21 -□
Caja de control X
L - Potencia
21 - Número de serie de diseño
□ - Esquema número
2. Características estructurales
1. De acuerdo con los requisitos del diseño de modelado de productos industriales modernos, el método de sección dorada se utiliza para diseñar la forma del gabinete y el tamaño de división de cada parte, de modo que todo el gabinete sea hermoso y generoso, y tenga un nuevo aspecto.
2. La bisagra móvil del eje giratorio de la puerta del gabinete está conectada al marco, lo que es fácil de instalar y desmontar. Una tira de plástico de goma en forma de montaña está incrustada en el borde plegado de la puerta, y el inserto entre la puerta y el marco cuando la puerta está cerrada.
Hay una cierta carrera de compresión, que puede evitar que la puerta choque directamente con el gabinete y, al mismo tiempo, mejorar el nivel de protección de la puerta.
3. La puerta del instrumento equipada con componentes eléctricos está conectada al marco con múltiples hebras de alambre de cobre blando. Las partes de instalación en el gabinete están conectadas con tornillos roscados entre el marco, y todo el gabinete constituye un circuito de protección a tierra completo.
4. La capa superior del gabinete se puede hacer de pintura de horneado de poliéster en forma de naranja, que tiene una fuerte adhesión y buena textura. Todo el gabinete es de tono mate, lo que evita el efecto de deslumbramiento y crea un ambiente visual más cómodo para el personal de servicio.
5. La cubierta superior del gabinete se puede quitar cuando sea necesario, lo que es conveniente para el montaje y el ajuste de la barra de bus principal en el sitio, y las cuatro esquinas de la parte superior del gabinete están equipadas con anillos de elevación para elevar y transportar.
6. El nivel de protección del gabinete es IP30, que se puede seleccionar entre IP30 ~ IP40 de acuerdo con los requisitos del sitio de instalación del usuario.
3. Condiciones de uso
1. Temperatura ambiente -5 ~ 40 ° C. La temperatura promedio durante 24 horas no es superior a 35 ° C.
2. Instalación y uso en interiores, la altitud del sitio de uso no excederá de 2000 m.
3. La humedad relativa del aire ambiente no debe exceder el 50% a la temperatura máxima de 40 ° C, y se permite a temperaturas más bajas.
Una humedad relativa elevada, como 20 ° C al 90%, debe tenerse en cuenta para el efecto de condensación ocasional debido a los cambios de temperatura.
4. La inclinación del dispositivo y la superficie vertical no debe exceder de 5 ° cuando se instala, y todo el conjunto de gabinetes debe ser relativamente plano GBJ232 - 82.
5. El dispositivo debe instalarse en un lugar donde no haya vibraciones violentas y choques, polvo y gas conductores que destruyan el aislamiento, y no sea suficiente para corroer los componentes eléctricos.
6. Cuando los usuarios tienen requisitos especiales, pueden ser negociados con el fabricante para resolverlos.
4. Instalación y uso
Después de que el producto llegue al lugar de recepción, primero debe verificar si el embalaje está intacto e intacto, y los departamentos pertinentes deben notificarse a tiempo para encontrar la causa si se encuentra el problema.
1. Instalación del producto
La instalación del producto debe llevarse a cabo de acuerdo con el diagrama de instalación, el acero del canal de la fundación y los pernos son proporcionados por el usuario, y la superficie de la junta de la lap debe repararse y nivelarse cuando se instala la barra de bus principal, tratada limpiamente, recubierta con gel de petróleo neutro u otras medidas, y luego sujetada con pernos.
2. Después de que el producto se instala, los siguientes elementos deben ser inspeccionados y probados antes de ponerse en funcionamiento. a. Compruebe si la pintura superior del gabinete se ha caído, y si el gabinete está seco y limpio.
B. Si el mecanismo de funcionamiento de los componentes eléctricos es flexible, no debe haber atascos o fuerza de funcionamiento excesiva.
c. Si el encendido / apagado del aparato eléctrico principal es confiable y preciso, y si el encendido / apagado del contacto auxiliar es confiable y preciso. D. Si la relación y la polaridad del indicador del instrumento y el transformador son correctas.
E. Si la conexión del bus es buena, y si los soportes de aislamiento, las piezas de montaje y los accesorios están instalados de manera firme y confiable.
F. Si el contacto auxiliar cumple con los requisitos, si la especificación del núcleo del fusible es correcta, si el valor de ajuste del relé cumple con los requisitos de diseño y si la acción es precisa.
g. Si los contactos del circuito cumplen con los requisitos del esquema eléctrico. H. Si el sistema de circuito de protección cumple con los requisitos.
I. El valor de resistencia de aislamiento medido con un megaohmímetro de 500V no será inferior a 1 megaohm.
3. Precauciones para el uso
a. Este producto es un gabinete de distribución de baja tensión que no se instala contra la pared, operación unilateral (frontal) y mantenimiento de puertas de doble cara. El paso de mantenimiento y la puerta del gabinete del producto deben ser ingresados o abiertos por profesionales calificados para la operación, inspección y mantenimiento.
B. Después de que el disyuntor de aire se cierra y se divide muchas veces, causará quemaduras locales en el contacto principal y producirá sustancias de carbono, de modo que la resistencia de contacto aumenta, y el disyuntor de aire debe mantenerse y revisarse regularmente de acuerdo con su manual de instrucciones.
