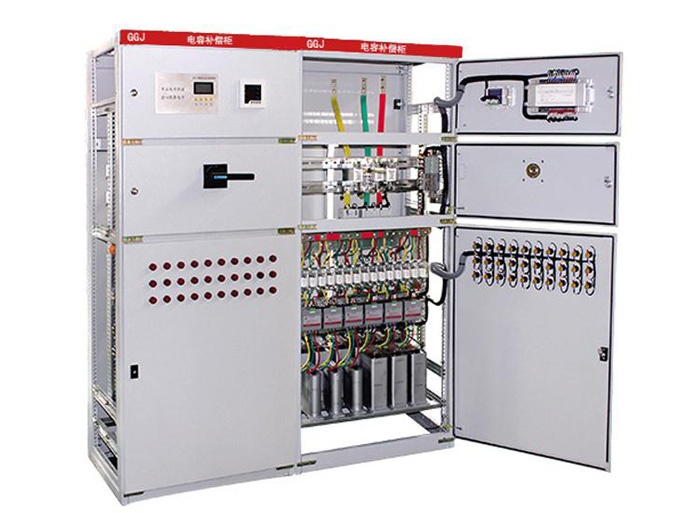

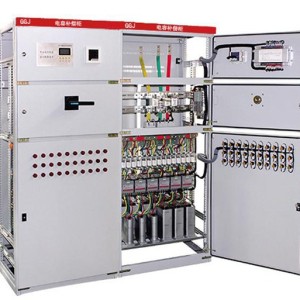

Compensación de potencia reactiva de baja tensión tipo GGJ

El gabinete integral de compensación de potencia reactiva de distribución de baja tensión tipo GGJ es un nuevo tipo de gabinete integral de compensación de potencia reactiva de distribución de energía al aire libre diseñado de acuerdo con los principios de seguridad, economía, racionalidad y confiabilidad. Es adecuado para la red urbana, transformación de la red rural, empresas industriales y mineras, iluminación de farolas, comunidades residenciales, etc. en el sistema de distribución de AC 50Hz y voltaje nominal de 380V, con distribución de energía, control, protección, compensación de potencia reactiva, medición de potencia y otras funciones múltiples, la nueva caja de distribución integral al aire libre con distribución de energía, control, protección, etc. Compensación de potencia reactiva, medición de potencia y otras funciones, y puede agregar funciones de protección contra fugas de acuerdo con las necesidades del usuario. El producto tiene las ventajas de estructura novedosa, estructura razonable, alto nivel de protección, instalación y puesta en marcha convenientes, mantenimiento y revisión. El producto cumple con GB7251.1-1997, GB / T15576-2008, y ha pasado la certificación 3C, que es un conjunto completo de equipos de baja tensión ideal en la transformación de la red eléctrica actual.

Modelo de producto y significado

Gabinete de distribución de baja tensión G-AC, instalación fija de componentes eléctricos G, cableado fijo, condensadores J-electrostáticos.

Gabinete integrado de compensación de potencia reactiva de distribución de energía al aire libre de la serie GGJ es adecuado para la distribución de energía, medición, protección y compensación automática de potencia reactiva a nivel de voltaje de 0,4 kV.

2. Características del producto

El gabinete de compensación de potencia reactiva de baja tensión de la serie GGJ está compuesto por gabinete, interruptor de aislamiento, fusible, contactor de condensador de conmutación, relé de sobrecarga térmica, condensador de potencia y controlador inteligente de compensación de potencia reactiva, etc., El gabinete es una estructura cerrada.

3. Rendimiento principal

1. Respuesta oportuna y rápida, buen efecto de compensación, trabajo confiable y protector de fugas también se pueden agregar de acuerdo con las necesidades del usuario.

2. Función de protección: sobretensión, sobrecarga, bajo voltaje, bajo corriente, cortocircuito y otras funciones

3. Modo de operación: tiene dos modos de trabajo: operación automática y operación manual.

4. Puede aumentar el factor de potencia de la red eléctrica a más de 0,95

4. Condiciones de funcionamiento

1. Temperatura ambiente: -20 °C ~ 50 °C

2. Humedad relativa del aire: ≤ 90% (temperatura ambiente relativa es de 20 ° C ~ 25 ° C)

3. Altitud: no más de 2500m

4. Condiciones Ambientales: adecuado para la instalación interior (dentro de la caja), no adecuado para el fuego, riesgo de explosión, contaminación grave, corrosión química

y el lugar donde se produjo la violenta vibración.

5. Posición de instalación: la inclinación perpendicular al suelo no debe exceder de 5 o

5. Parámetros técnicos:

1. Voltaje nominal: 380V

2. Frecuencia nominal: 50Hz

3. Método de compensación: compensación trifásica y compensación monofásica combinada.

4. Capacidad de compensación: 60Kl ~ 390Kl.

5. Método de compensación: conmutación cíclica, conmutación de codificación, conmutación automática de control difuso.

6. Cantidad física de control: potencia reactiva o corriente reactiva

7. Tiempo de respuesta más rápido: ≤ 20ms

6. Instalación y puesta en marcha

1. Comprobar antes de la instalación

Compruebe si el equipo está intacto, si la información aleatoria y los accesorios están completos, y póngase en contacto con el fabricante a tiempo si encuentra algún problema.

2. Inspección y experimentación antes de encender

Después de que el producto se instala, los siguientes elementos deben ser inspeccionados y probados antes de ponerse en funcionamiento.

1)Compruebe si el armario está seco y limpio.

2)Si el mecanismo de funcionamiento de los componentes eléctricos es flexible, no debe haber atasco o fuerza de funcionamiento excesiva.

3)Si el encendido / apagado de los componentes eléctricos principales es confiable y preciso, y si el encendido / apagado de los contactos auxiliares es confiable y preciso.

4)Si la relación y polaridad del instrumento indican y el transformador son correctos.

5)Si la conexión del bus es buena, y si sus soportes de aislamiento, piezas de montaje y accesorios son firmes y confiables.

6)La resistencia de aislamiento no debe ser inferior a 10 megaohmios cuando se mide con un medidor de megaohmios de 500 voltios, y los dispositivos electrónicos, condensadores y dispositivos que consumen corriente, como las bobinas, deben desconectarse cuando se navega.

3. Power-on debug

Depuración del controlador de compensación de potencia reactiva automática

El controlador se ha ajustado de acuerdo con las normas pertinentes para la entrada, el umbral de corte, el tiempo de retardo y el umbral de sobretensión, y si necesita volver a ajustarse, por favor ajuste de acuerdo con las instrucciones para el controlador de compensación de potencia reactiva automática.

7. Precauciones para el uso y el mantenimiento

1)La operación, el mantenimiento y la revisión del producto deben llevarse a cabo por personal eléctrico calificado.

2)Durante el mantenimiento, la fuente de alimentación debe desconectarse primero y luego repararse después de descargar el condensador de compensación.

3)Realizar reparaciones regulares.

5)Si el interruptor principal de la caja de distribución integrada selecciona el interruptor de cuchillo, el interruptor de cuchillo debe dividirse y cerrarse en el caso de que no haya carga para garantizar la seguridad.

6)Si el usuario elige una caja de distribución integral con un dispositivo de compensación de potencia reactiva, el controlador automático de compensación de potencia reactiva en el producto debe ser operado e inspeccionado de acuerdo con el manual de instrucciones.

8. Forma y tamaño de instalación
