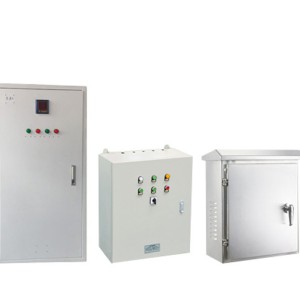

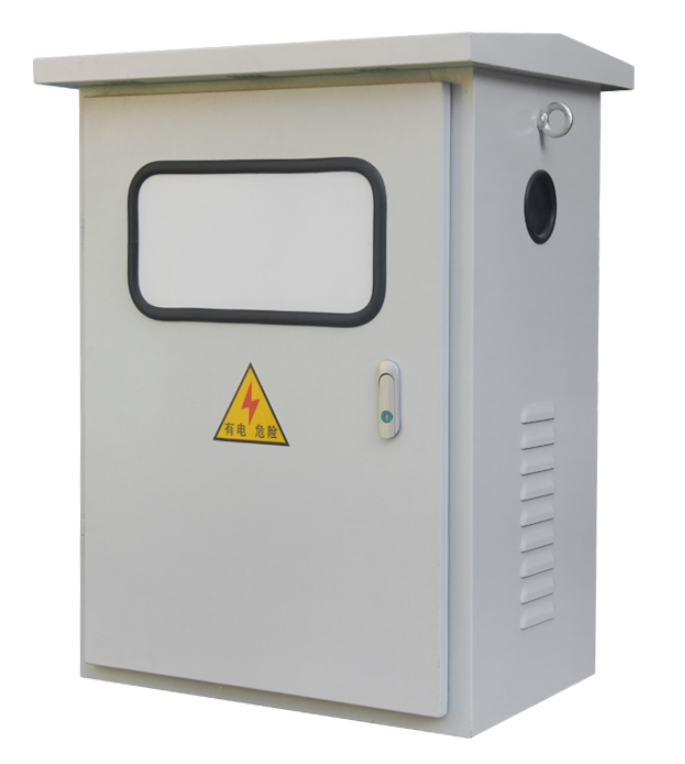

Caja de distribución de baja tensión JXF

1. El marco del conmutador de baja tensión JXF es una estructura combinada, y el esqueleto básico está ensamblado de acero en forma de C. Todas las partes estructurales del bastidor del gabinete están galvanizadas y están firmemente conectadas al bastidor del gabinete básico mediante tornillos de bloqueo auto-tapping o pernos hexagonales de grado 8,8, además de las puertas, particiones, soportes de montaje y unidades de función de barra de bus correspondientes a los cambios de esquema para ensamblar un gabinete de interruptores completo. Las dimensiones internas, las dimensiones de las piezas y los compartimentos de los equipos de conmutación están todos modulados (E = 25 mm).

2. Cada gabinete de tipo JXF combinado conmutador de baja tensión se divide en tres habitaciones, a saber, la sala de barra de bus horizontal (en la parte posterior del gabinete), la cámara del cajón (en la parte delantera del gabinete) y la sala de cables (en la parte inferior del gabinete o en el lado derecho de la parte delantera del gabinete). Las cámaras están separadas entre sí por placas de acero o placas funcionales de plástico ignífugo de alta resistencia, y hay placas metálicas con orificios de ventilación entre los cajones superior e inferior para prevenir efectivamente los accidentes causados por el arco volador del elemento de conmutación o cortocircuito entre el bus y otras líneas.

3. El diseño estructural de los equipos de conmutación de baja tensión JXF puede cumplir con los requisitos de varios esquemas de línea de entrada y salida: hacia arriba y hacia afuera, hacia arriba y hacia afuera, hacia abajo y hacia afuera, y hacia abajo y hacia afuera.

4. Diseño compacto: acompaña más unidades funcionales en un espacio más pequeño

5. Las partes estructurales son altamente versátiles y flexibles, con E = 25 mm como módulo, y la estructura y la unidad de extracción se pueden combinar arbitrariamente para satisfacer las necesidades del diseño del sistema.

6. El autobús está protegido por una placa funcional de plástico retardante de llama de alta resistencia y alta resistencia al aislamiento, que tiene un rendimiento de arco anti-fallas y hace que la operación y el mantenimiento sean seguros y confiables.

7. El mecanismo de enclavamiento mecánico de varios tamaños de cajones cumple con las regulaciones estándar, y hay tres posiciones obvias de conexión, prueba y separación, que es seguro y confiable.

8. Diseño de módulo estándar: Puede estar compuesto por unidades estándar, como protección, operación, conversión, control, ajuste, medición e indicación, y puede ser ensamblado arbitrariamente de acuerdo con los requisitos.

9. El uso de plásticos de ingeniería ignífugos de alta resistencia refuerza efectivamente el rendimiento de protección y seguridad.

10. Alto grado de generalización, estandarización y fácil montaje. Con una garantía de calidad fiable.

11. El gabinete puede elegir los diferentes niveles de protección de acuerdo con los diferentes requisitos del entorno de trabajo.

12. Continuidad y fiabilidad de la protección del equipo

1. Alcance de aplicación

Este producto es adecuado para su uso en circuitos con frecuencia de CA de 50Hz y voltaje de funcionamiento nominal de 500V o menos. Bajo requisitos especiales, el nivel de protección puede llegar a IP5 con agujeros nocautados, y la línea de entrada de tubería múltiple puede reservar placas de agujero abierto de instalación en vivo, con una corriente nominal máxima de hasta 400A, que es especialmente adecuado para los usuarios de hoteles industriales y mineros para medir y hacer cajas, y la protección de la carcasa del producto es IP53.

El producto cumple con: IEC60439.1 - 1993 "Equipo de control de conmutadores de baja tensión" GB7251.1 - 2005 "Equipo de control de conmutadores de baja tensión".

2. Modeloo y significado

 El diagrama estructural de El JX F □□□/□□ JX significa caja de control montada en la pared; F para el tipo de protección; Código de bisagra: 1 - indica bisagra oscura, 2 - indica bisagra abierta; H - altura del gabinete; W - ancho del gabinete; D - profundidad de la caja; Método de instalación: R oculta, M expuesto, W al aire libre

JX F □□□/□□

Método de instalación: R oculto, M expuesto, W al aire libre

Profundidad del gabinete (D)

Ancho del gabinete (W)

Altura del gabinete (H)

Código de bisagra: 1 - Indica una bisagra oculta

2 - Indica una bisagra abierta

Indica un tipo de protección

Caja de control de pared

3. Condiciones medioambientales de uso

1. Temperatura: la temperatura del aire ambiente no exceda 40 ° C, y el límite inferior de la temperatura del aire ambiente es - 50 ° C.

2. Temperatura: la humedad relativa del aire no excede el 50% a la temperatura máxima de 40 ° C, y se puede permitir una humedad relativa más alta a temperaturas más bajas, como hasta el 90% a 10 ° C.

3. Altitud: La altura del sitio de instalación no excede los 2000m.

4. Categoría de instalación: Clase II.

5. Nivel de contaminación: Nivel 3.

4. Características estructurales

La estructura está soldada por placas de acero delgadas, instrumentos de medición, indicadores de botón e interruptores de control, etc. Se puede instalar en la puerta. Otros equipos eléctricos tales como contactores, interruptores de corriente, bloques de terminales, etc. deben ser instalados.

En el estante dentro de la caja. Hay agujeros en las paredes superior e inferior de la caja, lo que es conveniente para instalar varias especificaciones de tuberías eléctricas y de cable.

5. Principales parámetros técnicos

6. Forma y tamaño de instalación

Diagrama esquemático de la instalación del contorno

7. Principales parámetros técnicos
