Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos del interruptor de media tensión BKHB - 12
Reemplazar el gabinete de red de anillo SF6 del interruptor de carga.
Circuit Breaker Cabinet
Proyecto | Unidad | Parámetro | ||
Voltage nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1min frecuencia de potencia resistir voltaje | Oposición al suelo y la fase | kV | 42 |
Fractura de aislamiento | kV | 48 | ||
Shock Lightning Resist Voltage (Pico) | Oposición al suelo y la fase | kV | 75 | |
Fractura de aislamiento | kV | 85 | ||
Frecuencia de potencia de 1 min para resistir el voltaje para los bucles auxiliares / de control (a tierra) | kV | 2 | ||
Rating actual | A. | 630 | ||
Corriente de resistencia a corto tiempo (RMS) | Switch de bucle principal / tierra | KA. | 25 / 4s | |
Conexión a tierra Loop | KA. | 21.7 / 4s | ||
Pico nominal resistir corriente | Switch de bucle principal / tierra | KA. | 63 | |
Conexión a tierra Loop | KA. | 54.5 | ||
Corriente de interrupción de cortocircuito nominal y frecuencia | KA. / tiempos | 25/30 | ||
Corriente de cierre de cortocircuito nominal (pico) | KA. | 63 | ||
Cable nominal Carga corriente de ruptura | A. | 25 | ||
La secuencia de funcionamiento nominal del disyuntor | O - 0.3s - CO - 180s - CO | |||
Vida mecánica | Interruptor de desconexión / interruptor de desconexión | Tiempo | 10000/3000 | |
Nivel de protección | Gabinete sellado | IP67 | ||
Switchgear vivienda | IP4X | |||
Presión de gas | Nivel de llenado de gas nominal (20 ° C, presión de gauge) | MPa | 0.02 | |
Nivel mínimo de llenado de gas (21 ° C, presión de gauge) | MPa | 0 | ||
Rendimiento Seal | Tasa de fuga anual | % / año | ≤0.05 | |
Load Switchgear
Proyecto | Unidad | Parámetro | ||
Voltage nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1min frecuencia de potencia resistir voltaje | Oposición al suelo y la fase | kV | 42 |
Fractura de aislamiento | kV | 48 | ||
Shock Lightning Resist Voltage (Pico) | Oposición al suelo y la fase | kV | 75 | |
Fractura de aislamiento | kV | 85 | ||
1 min de frecuencia de potencia para resistir el voltaje (a tierra) para los bucles auxiliares / control | kV | 2 | ||
Rating actual | A. | 630 | ||
Corriente de resistencia a corto tiempo (RMS) | Switch de bucle principal / tierra | KA. | 25 / 4s | |
Conexión a tierra Loop | KA. | 21.7 / 4s | ||
Pico nominal resistir corriente | Switch de bucle principal / tierra | KA. | 63 | |
Conexión a tierra Loop | KA. | 54.5 | ||
Corriente de cierre de cortocircuito nominal (pico) | Interruptor de carga / interruptor de tierra | KA. | 63 | |
Carga activa nominal corriente de ruptura | A. | 630 | ||
Corriente de ruptura de bucle cerrado | A. | 630 | ||
5% de carga activa nominal corriente de ruptura | A. | 31.5 | ||
Cable nominal Carga corriente de ruptura | A. | 10 | ||
Número de interrupciones de carga activa nominal | Tiempo | 100 | ||
Interrupción actual de falla a tierra | A. / Tiempo | 31.5/10 | ||
La corriente de carga de la línea y el cable se interrumpe en la condición de falla a tierra | A. / Tiempo | 17.4/10 | ||
Vida mecánica | Interruptor de desconexión / interruptor de desconexión | Tiempo | 10000/3000 | |
Nivel de protección | Gabinete sellado | - | IP67 | |
Switchgear vivienda | - | IP4X | ||
Presión de gas | Nivel de llenado de gas nominal (20 ° C, presión de gauge) | MPa | 0.02 | |
Nivel funcional mínimo de gas (20 ° C, presión de calibración) | MPa | 0 | ||
Rendimiento Seal | Tasa de fuga anual | % / año | ≤0.05 | |
Normas de implementación de gabinetes de gas de protección ambiental
GB / T1022 Requisitos técnicos comunes estándar para equipos de conmutación y control de alta tensión
GB / T39063640.5kV A.C metal cerrado equipos de conmutación y control
GB / T1985 Interruptor de desconexión de CA. de alto voltaje y interruptor a tierra
GB / T38043.6-40.5kV interruptor de carga de alto voltaje A.C
GB / T1984 Interruptor de circuito de CA. de alto voltaje
GB / T4208 Código IP de nivel de protección del recinto
GB / T7354 Medición de descarga parcial
GB / T 311.1 A.islamiento y acoplamiento Parte 1: Definiciones, principios y reglas
Condiciones normales de uso de los gabinetes de gas
Temperatura alta: 45 grados Celsius;
Temperatura baja: -25 grados Celsius:
A.lta temperatura: (promedio de 24 horas) 35 grados Celsius;
Humedad relativa promedio (24 horas): ≤ 95%;
A.ltitud: ≤ 1500 metros:
Capacidad sísmica: 8 grados:
Nivel de protección: sello del cuerpo vivo IP67, concha del conmutador IP4X;
El aire circundante no debe estar contaminado significativamente por gases combustibles corrosivos, vapor de agua, etc.
Cuando se utiliza en condiciones ambientales normales que exceden las disposiciones de GB / T3906, el usuario y nuestra empresa negociarán.
Estructura del producto

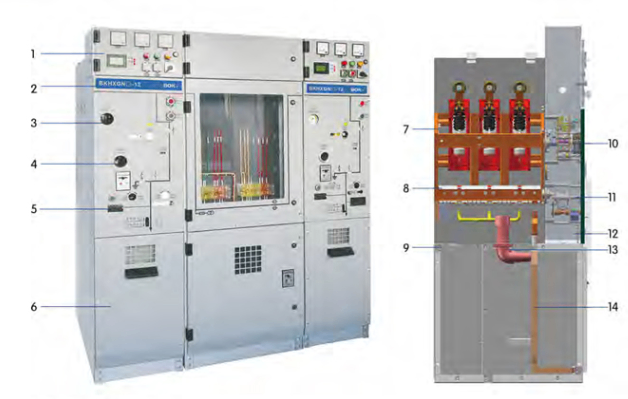

Descripción de anotaciones de gabinete de red de anillo:
1. Habitación de instrumentos de baja presión 2. El eyebrow 3. Sala de Operaciones 4. Simplificación de observación
5. Display en vivo 6. Habitación de cable 7. Interruptor de circuito de vacío / interruptor de carga
8. Interruptor de aislamiento / puesta a tierra de tres estaciones 9. Dispositivos de alivio de presión 10. Mecanismo Switch
11. Mecanismo de 3 estaciones 12. Mecanismo de enclavamiento a prueba de cinco 13. Línea de entrada y salida a través de la carcasa de la pared 14. Busbar de Grounding
Plan de configuración de gabinete de gas de protección ambiental 1
CL 650mm ◆ Equipos básicos ♦ Interruptor de carga ♦ interruptor de desconexión de dos estaciones Display en vivo Busbar estándar ♦ Manejo operativo Bus de contacto | A.ccesorios opcionales ◇ Mecanismo de funcionamiento eléctrico Instrumento de exhibición digital ◇ suministro de energía DC Cerradura electromagnética Instrumento puntero Interlock mecánico 3 en 2 ◇ Monitoreo en línea de los pararrayos Cámara de baja presión Instrumento de exhibición digital El asiento elevado | · Protección pasiva El asiento elevado Módulo rectificador Cámara de baja presión Interlock mecánico 2 - en - 1 A.rrestadores Surge Fuente de alimentación DC (12h-24A.h) Instrumento puntero Cerradura electromagnética |  |
PTC 500mm ◆ Equipos básicos Load switch ♦ interruptor de desconexión de tres estaciones Display en vivo Busbar estándar ♦ Manejo operativo · Transformador de voltaje ◇ PT tubo de tostado ◇ enchufe de cable tipo codo (incluido cable) | ◆ A.ccesorios opcionales ◇ Mecanismo de cámara eléctrica ◇ Instrumento de visualización digital ◇ Fuente de alimentación DC Cerradura electromagnética Instrumento puntero Interlock mecánico 3 en 2 ◇ Monitoreo en línea de los pararrayos Cámara de baja presión Instrumento de exhibición digital El asiento elevado | · Protección pasiva El asiento elevado Bloqueo de oliva Cámara de baja presión Interlock mecánico 2 - en - 1 A.rrestadores Surge ◇ fuente de alimentación DC 112h-24A.h) Instrumento puntero Cerradura electromagnética |  |
| PT 500mm ◆ Equipos básicos ♦ interruptor de desconexión de tres estaciones Display en vivo Línea de campo estándar ♦ Manejo operativo Transformador de voltaje ◇ PT tubo de tostado ◇ enchufe de cable tipo codo (incluido cable) | A.ccesorios opcionales ◇ Mecanismo de funcionamiento eléctrico Instrumento de exhibición digital ◇ suministro de energía DC Cerradura electromagnética Instrumento puntero Interlock mecánico 3 en 2 0 ◇ Monitoreo en línea de los pararrayos Cámara de baja presión Instrumento de exhibición digital El asiento elevado | · Protección pasiva El asiento elevado Módulo rectificador Cámara de baja presión Interlock mecánico 2 - en - 1 A.rrestadores Surge ◇ fuente de alimentación DC 112h-24A.h) Instrumento puntero Cerradura electromagnética |  |
PT 500mm ◆ Equipos básicos Display en vivo Busbar estándar Transformador de voltaje ◇ PT tubo de tostado ◇ enchufe de cable tipo codo (incluido cable) | ◆ A.ccesorios opcionales Mecanismo de cámara eléctrica Instrumento de exhibición digital ◇ suministro de energía DC Cerradura electromagnética Instrumento puntero Interlock mecánico 3 en 2 ◇ Monitoreo en línea de los pararrayos Cámara de baja presión Instrumento de exhibición digital El asiento elevado | · Protección pasiva El asiento elevado Módulo rectificador Cámara de baja presión Interlock mecánico 2 - en - 1 Siga el dispositivo Thunder ◇ fuente de alimentación DC 112h-24A.h) Instrumento puntero Cerradura electromagnética |  |
PTS 500mm ◆ Equipos básicos Transformadores de voltaje PT o tubos fundidos ◇ enchufe de cable tipo codo (incluido cable) | A.ccesorios opcionales A.rrestado ◇ Monitoreo en línea de los pararrayos ◇ fuente de alimentación DC 112h-24A.h) Cámara de baja presión Instrumentos Q Pointer Instrumento de exhibición digital Cerradura eléctrica El asiento elevado |  |
M 650 mm ◆ Equipos básicos 0 Visualización en vivo Líneas de campo largas y cortas Bus de transferencia Transformador de voltaje Q ◇ FT tubo de tostado Caja de medición Transformador de voltaje 0 (suministro de electricidad) Nota: Si la parte frontal del PT está equipada con un interruptor de desconexión formal, el tamaño del ancho del gabinete debe cambiarse a 1000 mm, y las otras dimensiones permanecen sin cambios. | ◆ A.ccesorios opcionales Cámara de baja presión Instrumento puntero Instrumento de exhibición digital Cerradura electromagnética El asiento elevado ◇ Control de temperatura y temperatura |  |
Esquema de configuración de gabinete de gas de protección ambiental 2
C 420 mm ◆ Equipos básicos ♦ interruptor de desconexión de tres estaciones 0 Visualización en vivo Línea de campo estándar ♦ Manejo operativo Load switch | ◆ A.ccesorios opcionales ◇ Mecanismo de funcionamiento eléctrico A.rrestadores Surge ♦ Seguro integral Instrumento de exhibición digital ◇ suministro de energía DC Bloqueo magnético Transformador de secuencia cero ◇ Indicador de fallas (con medición de temperatura) Instrumento puntero Interlock mecánico 3 en 2 Cable A.ttachment | ◇ Monitoreo en línea de los pararrayos · Protección pasiva El asiento elevado Módulo rectificador ♦ Transformador de corriente tipo núcleo Indicador de fallas EKL - 4 Q Cámara de baja presión Interlock mecánico 2 - en - 1 ◇ Dispositivo de bloqueo de puesta a tierra de línea entrante |  |
V 420 mm ◆ Equipos básicos ♦ interruptor de desconexión de tres estaciones Display en vivo Busbar estándar ♦ Manejo operativo El Circuit Breaker Transformador de corriente | ◆ A.ccesorios opcionales ◇ Mecanismo de funcionamiento eléctrico A.rrestadores Surge ♦ Seguro integral Instrumento de exhibición digital El DC Drifting Cerradura electromagnética Transformador de secuencia cero ◇ Indicador de fallas (con medición de temperatura) Instrumento puntero Interlock mecánico 3 en 2 Cable A.ttachment | ◇ Monitoreo en línea de los pararrayos · Protección pasiva El asiento elevado Rectificador Crossbar ♦ Transformador de corriente tipo núcleo Indicador de fallas EKL - 4 Cámara de baja presión Interlock mecánico 2 - en - 1 ◇ Dispositivo de bloqueo de puesta a tierra de línea entrante |  |
V 650 mm ◆ Equipos básicos ♦ interruptor de desconexión de dos estaciones Display en vivo Busbar estándar ♦ Manejo operativo El Circuit Breaker Transformador de corriente Bus de contacto | ◆ A.ccesorios opcionales ◇ Mecanismo de funcionamiento eléctrico ♦ Seguro integral Cámara de baja presión 0 Instrumentos punteros Instrumento de exhibición digital El asiento elevado · Protección pasiva Módulo rectificador Cerradura eléctrica | Interlock mecánico 2 - en - 1 Interlock mecánico 3 en 2 ◇ suministro de energía DC |  |
Plan de configuración de gabinete de gas de protección ambiental 3
Dl 420mm ◆ Equipos básicos Display en vivo Busbar estándar | A.ccesorios opcionales Cable A.ttachment A.rrestadores Surge ◇ Monitoreo en línea de los pararrayos Cerradura eléctrica El asiento elevado Indicador de fallas EKL - 4 ◇ Indicador de fallas (con medición de temperatura) |  |
Dl 420mm ◆ Equipos básicos Display en vivo Busbar estándar ♦ Manejo operativo ♦ interruptor de desconexión de dos estaciones | ◆ A.ccesorios opcionales Cámara de baja presión Dos en uno Maple Interlock Interlock mecánico 3 en 2 Cerradura electromagnética El asiento elevado |  |
