BKXGN - 12 - SIS3 interruptores de media tensión

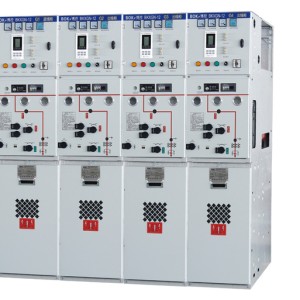

BKXGN - 12 - SIS3 sólido aislado completamente cerrado conmutador de voltaje medio; La gama completa de soluciones incluye protección de línea de interruptor, protección de transformador, control de carga, electrodomésticos de combinación de fusibles, fuente de alimentación PT, elevación de conexión de bus, transformadores usados, etc., Proporcionar una serie de soluciones para los usuarios de actualización y distribución de la red eléctrica, y configurar combinaciones de estaciones base de terMinales inteligentes para satisfacer las necesidades de las redes inteligentes. El producto se puede utilizar como un equipo de distribución de energía para la red de anillo del sistema de energía, y también se puede utilizar como un equipo de distribución de energía para la construcción urbana de empresas industriales y Mineras, y tiene las características de versatilidad multifuncional.

conmutación aislada sólida completamente cerrada; Es el uso de material aislante sólido como medio verde principal, el interruptor de vacío y la conexión conductora, el interruptor de aislamiento, el interruptor de tierra, el bus principal, el bus de rama y otros circuitos eléctricos líderes son únicos o combinados, y luego envueltos con medio aislante sólido en uno o varios módulos con aislamiento completo y rendimiento de sellado completo con ciertas funciones, que pueden ser combinadas o ampliadas de nuevo. La superficie del módulo que puede ser tocada por una persona está recubierta con un escudo conductor o semiconductor y conectada a tierra directa y confiablemente, y el gabinete de red de anillo es táctil, y el módulo de bucle principal que puede ser tocado por una persona está equipado con una red de puesta a tierra y recubierto con un escudo conductor y conectado a tierra directa y confiablemente, lo que no causa riesgos al realizar un mantenimiento ineficaz, para que el usuario pueda estar seguro durante la operación y el mantenimiento.

Interruptor de desconexión de tres estaciones: no hay falla falsa, el diseño del interruptor de desconexión está en línea con el estándar de GB1985 - 2004 y adopta una estructura de proceso especial.

El diseño del polo del disyuntor - uno adopta la tecnología de blindaje de doble capa.

El acoplamiento de los interruptores, interruptores de desconexión y barras de bus adoptan tecnología de monitoreo en línea, y el nuevo material de sellado de aislamiento: el proceso de aleación del nuevo material de aislamiento resina epoxi partículas de caucho Partículas esféricas de sílice partículas de silicio strip El micropolvo de silicio se agrega a la red de blindaje.

La caja aislada sellada del interruptor de desconexión de tres estaciones se puede llenar con aire seco y presurizada por 0,04 MPa para evitar la intrusión interna de la humedad por condensación, y está equipada con un manómetro para monitorear la presión interna en línea para evitar fugas y causar condensación interna causada por la infiltración de gas de humedad.

El sistema de presión media está protegido de ambientes duros (contaMinación, gases corrosivos, condensación, humedad, polvo, etc.). Reducción significativa del potencial de arco, mayor vida útil esperada y tecnología de aislamiento sólido confiable en una variedad de situaciones: sin aislamiento de gas SF6, sin gases de efecto invernadero y protección ambiental.

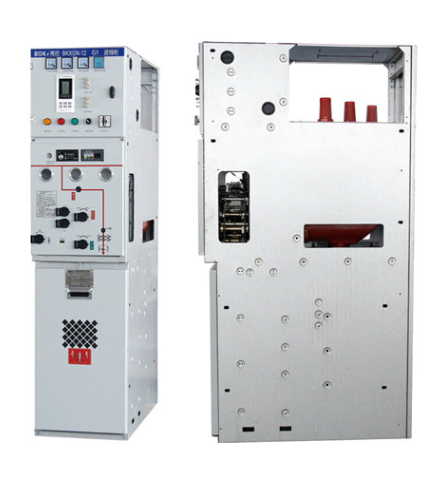

Diseño modular - interruptor de circuito, interruptor de desconexión de tres estaciones con dispositivo de puesta a tierra, tamaño pequeño, estructura compacta, operación y mantenimiento fácil.

Una serie completa de soluciones Una combinación de esquemas es cambiable, con dos estructuras de aislamiento superior e inferior para resolver diversas soluciones de usuario.

Expansión y transformación: se puede implementar en varios cambios en el campo para combinar la expansión, y el diseño de ancho de 375 es un reemplazo directo para algunos productos SF6.

BK X G N □ - 12 / □  - □

Corriente de cortocircuito (KA.)

- - Corriente noMinal (A.)

Voltage noMinal (KV)

- - - - -

Instalación interior de

- - - - - - - A.islamiento sólido

- - - - - - - -

- - - - - - - - -

Condiciones de uso

Temperatura ambiente: -45 °C ~ 45 °C

Humedad: Humedad relativa promedio grande, promedio diario s95%, promedio mensual ≤ 90%

A.ltitud: 4000 m

Resistencia sismica: 8 grados

Grado de protección: sello de cuerpo vivo IP67, barril de fusible IP67, alojamiento de conmutadores IP3X

◆ A.lta temperatura ambiente: 40 ° C;

◆ Baja temperatura ambiente: -45 °C;

◆ A.ltitud: 4000 m;

◆ Temperatura media diaria: 35 ° C;

◆ Humedad promedio diaria: 95%;

Humedad promedio en la luna grande: 90%:

Intensidad del terremoto mayor: magnitud 8;

◆ El interruptor debe instalarse en un lugar donde no haya fuego, ningún riesgo de explosión y ninguna vibración violenta.

Normas de uso:

◆ Normas Internacionales

IEC 62271-1 - 2007 Conmutadores de alta tensión y equipos de control, Parte I: Especificación general

IEC 62271 - 200 - 2003 « 1 ~ 52 kV A.C Metal Enclosed Switchgear y Equipos de Control »

· Normas Nacionales:

GB3906 - 2006 "3.6 ~ 40.5kV A.C Metal Enclosed Switchgear y Equipos de Control"

GB / T11022 - 1999 Condiciones técnicas comunes para equipos de conmutación y control de alta tensión

GB1984 - 2003 "Interruptor de circuito de CA. de alto voltaje"

GB1985 - 2004 "Interruptor de desconexión de CA. de alto voltaje y interruptor de puesta a tierra"

GB3804 - 2004 Interruptor de carga de CA. de alto voltaje de 3,6 kv ~ 40,5 kv

DL / T404 - 2007 "3.6 ~ 40.5kV A.C Metal Enclosed Switchgear y Equipo de Control"

DL / T5932006 Condiciones técnicas comunes para conmutadores de alta tensión y normas de equipos de control

◆ Estándares de la Corporación de Red Estatal de China:

QVGDW730 - 2012 "Condiciones técnicas para gabinete de malla de anillo aislado sólido de 12kV"

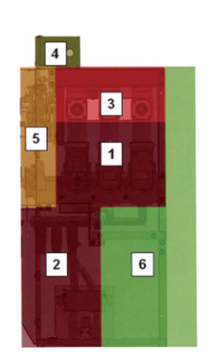

Tipo de aislamiento inferior

Tipo de aislamiento superior

■Parámetros técnicos de Switchgear

■Parámetros técnicos del interruptor de puesta a tierra de aislamiento

■ Parámetros técnicos del disyuntor (unidad V)

■ Parámetros técnicos de conmutación de carga (unidad C)

■ Parámetros técnicos del interruptor de carga con fusible (unidad C)
