Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de los equipos de conmutación de media tensión XGN2 - 12
A.lcance de aplicación
XGN puerto - 12 tipo caja fijo metal cerrado conmutador (denominado como gabinete de red de anillo) es adecuado para A.C 50Hz, 10KV red como una carga de ruptura y cortocircuito y corriente de cortocircuito de cierre, este gabinete de red de anillo está equipado con mecanismo de resorte manual y eléctrico para operar el interruptor de carga, y el interruptor de tierra y el interruptor de aislamiento están equipados con mecanismo de operación manual. Este gabinete de red de anillo tiene un fuerte rendimiento completo, tamaño pequeño, sin riesgo de incendio y explosión y tiene una función de "cinco prevención" confiable.
Utilice condiciones ambientales
El límite superior de la temperatura ambiente es de 40 ° C, y el límite inferior es de -25 ° C;
La altitud no excede los 1000m;
el promedio diario de la humedad relativa del aire no es mayor que el 95%, y el promedio mensual no es mayor que el 90%; El promedio diario de vapor de agua no es mayor que 2.2 × 10 - 3Mpa, y el promedio mensual no es mayor que 1.8 × 10 - 3Mpa;
El aire circundante no está corroído ni obviamente contaminado por gases combustibles y vapores de agua;
No hay vibraciones violentas regulares.
Modelo y significado
XGN□-□-□-□/□-□
Corriente térmica estable (KA.)
Corriente nominal (A.)
Método de operación (operación de resorte J D operación electromagnética.)
Un número de plan
Voltage nominal
Diseño Número de serie
-
-
Tipo de caja
Utilice condiciones ambientales
◆ Límite superior de temperatura ambiente 40 ° C Límite inferior -25 ° C (interior):
Distribución de 1000m;
(When la altitud del agua excede los 1000 m, se implementará de acuerdo con las disposiciones pertinentes de DUT593-1996 "Directrices técnicas para el pedido compartido de equipos de conmutación de alta tensión");
◆ El promedio diario de humedad relativa no es mayor que el 95%, y el promedio mensual no es mayor que el 90%:
la intensidad de los temblores del suelo no exceda de 8 grados;
◆ No hay fuego, riesgo de explosión, contaminación grave, corrosión química y lugar de perturbación violenta.
Los principales parámetros técnicos de los interruptores
Número de serie | Proyecto | Unidad | Datos |
1 | Voltage nominal | kV | 3、6、10 |
2 | Máximo voltaje operativo | kV | 3.5、8.9、11.5 |
3 | Rating actual | A. | Mayo - 00 |
4 | Clasificación Breaking Current | KA. | 16.20、31.5、40 |
5 | Cortocircuito nominal (cortocircuito nominal fuera de corriente) | KA. | 40、50、80.100 |
6 | Corriente de estabilización térmica de cortocircuito | KA. | 16.20、31.5、40 |
7 | Clasificado para corriente térmicamente estable | KA. | 40、50、80、100 |
8 | Tiempo de asentamiento térmico | s | 4 |
9 | Nivel de protección | IP | IP2X |
10 | Sistema Busbar | - | Busbar simple, junto a la barra de bus única |
11 | Cómo funciona | - | Tipo electromagnético, tipo de almacenamiento de energía de primavera |
12 | Dimensión (Width), × profundidad, × altura). | mm | 1100 × 1200 × 2650 (por debajo de 1000A.)). |
13 | Peso | kg | 1000 |
Estructura y dispositivo anti-error
Estructura
El gabinete es una estructura blindada cerrada de metal, el esqueleto del gabinete está soldado por acero angular, y el gabinete se divide en una sala de interruptores, una sala de barra de bus, una sala de cables y una sala de relés, y el funcionamiento de los principales componentes del gabinete se puede observar a través de la ventana de observación y la iluminación en la fachada. Con el fin de mejorar el rendimiento técnico del conmutador, los componentes principales (como los interruptores de circuito, interruptores de desconexión rotativos, etc.) han sido rediseñadas.
De acuerdo con el diseño del gabinete, la sala de relé está instalada con un relé, la puerta puede estar equipada con relé de señal, instrumento indicador, luz de señal, instalación del interruptor de transferencia y cámara de operación, la parte trasera es la sala de barra de bus, la parte inferior es la sala de cables, el usuario puede cablear fácilmente. La parte delantera es la sala de interruptores, que facilita el mantenimiento de los conmutadores. El mecanismo interno del gabinete se muestra en la Figura 1, Figura 2 y en el manual del producto.
Dispositivos de prevención de errores
Las funciones de "cinco prevención" son: para evitar la desconexión errónea y la desconexión errónea de los interruptores automáticos; Prevenir la identificación errónea y el cierre erróneo del interruptor de desconexión con carga; evitar el apagado en vivo y el interruptor a tierra; evitar que la fuente de alimentación se encienda cuando se abre y cierra la tierra; Previene la entrada errónea en los intervalos vivos.
Este dispositivo de conmutación adopta el método de bloqueo mecánico obligatorio, y el dispositivo anti-error está compuesto por componentes principales como soportes, discos, paneles, placas de bloqueo, manijas y varillas de conexión, que tienen las características de un rendimiento confiable, funciones completas, estructura simple y fácil operación, para lograr las "cinco prevenciones" de manera simple y efectiva.:
(1)Los interruptores de control (interruptores de kW) con placas rojas y verdes se utilizan en los esquemas de interruptores para evitar la desconexión errónea y el cierre erróneo de los interruptores;
(2)Sólo después de que el interruptor se desconecte, el pequeño mango se puede sacar de la posición de "trabajo" y marcar a la derecha a la posición de "bloqueo de desconexión"; Interruptores de aislamiento divididos y cerrados; Prevenir la división de carga y cerrar los interruptores de aislamiento. La confiabilidad del bloqueo y antibloqueo tiene funciones de prevención de errores duales, es decir, cuando el mango pequeño está en la posición de "desconexión y bloqueo", solo puede cerrar y dividir los interruptores de aislamiento superior e inferior, y no puede cerrar el interruptor, evitando el cierre incorrecto del interruptor;
(3)Cuando el interruptor de circuito y los interruptores de aislamiento superior e inferior están en el estado cerrado y el mango pequeño está en la posición de "trabajo", las puertas delantera y trasera del gabinete no se pueden abrir para evitar entrar por error en el intervalo vivo;
(4)Cuando se abren los interruptores de aislamiento superior e inferior, el interruptor de puesta a tierra no se puede cerrar, y el mango pequeño no se puede marcar de la posición de "desbloqueo" a la posición de "mantenimiento", lo que puede evitar que el cable de puesta a tierra cuelgue;
(5)Si el interruptor de puesta a tierra no está abierto, los interruptores de aislamiento superior e inferior no se pueden cerrar, lo que puede evitar que los interruptores de desconexión con el cable de puesta a tierra se cierren.

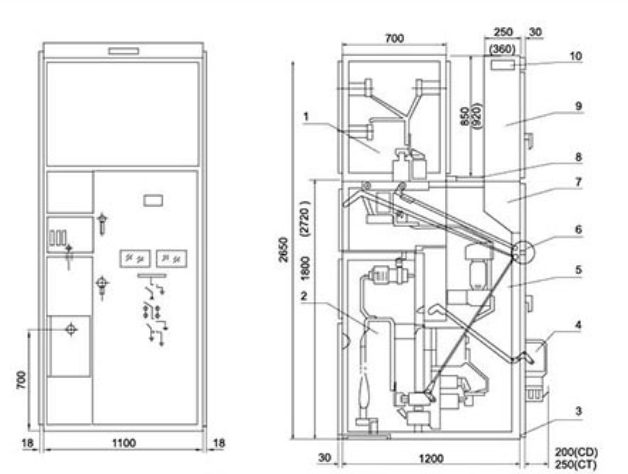

Esquema de XGN■ - 12 / 07D (Fig. 1)
1. Habitación de Busbar 2. Habitación de cable 3. Bus de aterrizaje 4. Mecanismo electromagnético (primavera) 5. Nueva sala de dispositivos de circuitos
6. Operación manual y mecanismo de ventas conjuntas 7. Sala de operaciones 8. Canal de liberación de presión 9. Habitación de instrumentos 10. Terminal de autobús pequeño

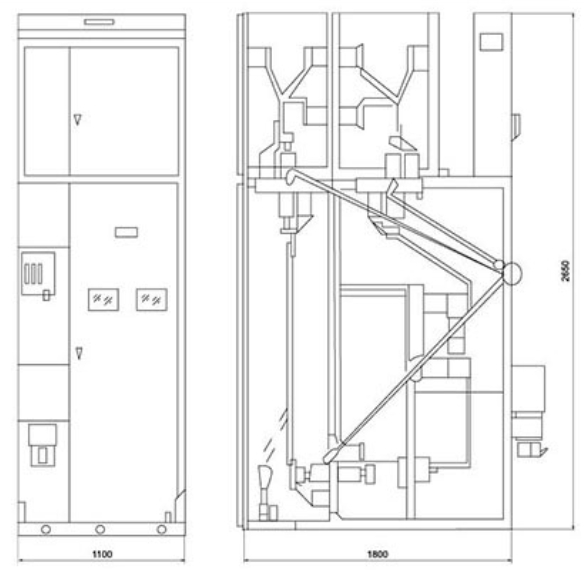

XGN - 12 (salida de cable de derivación) contorno (Fig. 2)

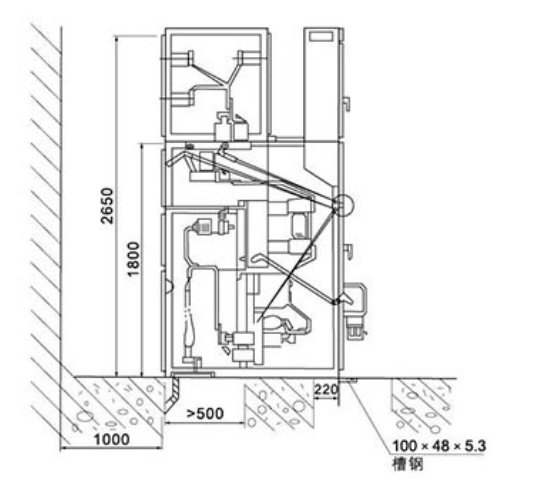

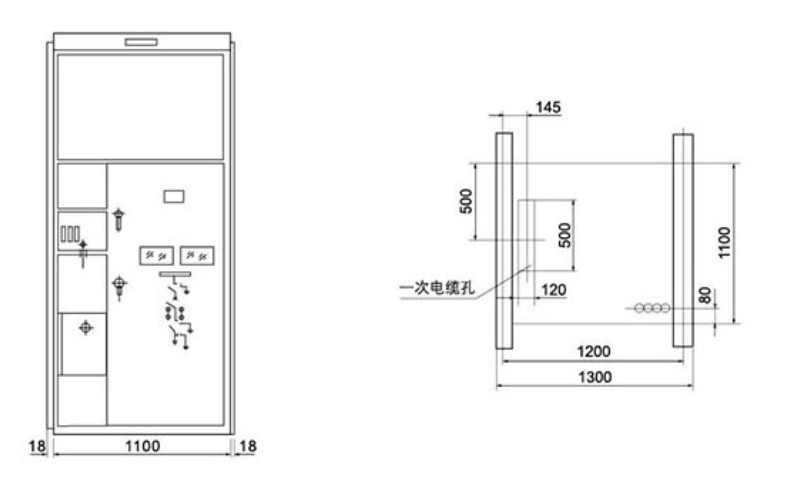

Dimensiones de instalación Dibujo
