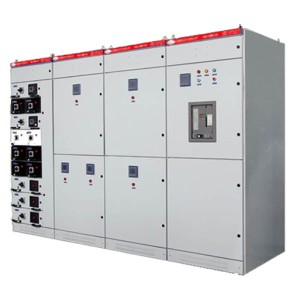

Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos de los equipos de conmutación extraíbles de baja tensión de MNS
1 Utilización
Serie de tipo de extracción combinada conmutador de baja tensión (en lo sucesivo, denominado conmutador). Es adecuado para A.C 50 ~ 60HZ, voltaje de trabajo nominal A.C 380V., voltaje de aislamiento nominal 660V., 1600KV.A. y por debajo El sistema de energía del transformador de distribución se utiliza como distribución de energía, potencia, iluminación, compensación de potencia reactiva, centro de control del motor, y el gabinete estándar está diseñado con una solución fija y un sistema mixto de esquema de extracción para satisfacer las diferentes necesidades de la mayoría de los usuarios.
2 Condiciones de uso
2. - Sí. 1. La temperatura del aire ambiente no es superior a 40 ° C, y la temperatura media dentro de 24 horas no es superior a 35 ° C y no inferior a -5 ° C;
2. - Sí. 2. El aire está limpio, y la humedad relativa no excede el 50% a la temperatura máxima de 40 ° C, y se permite una humedad relativa más alta a la temperatura más baja, como el 90% a 20 ° C;
2. - Sí. 3. Lugares sin fuego, riesgos de explosión, polvo grave, corrosión química y vibración violenta;
2. - Sí. 4. La altitud no excede los 2000m;
2. - Sí. 5 El conmutador es adecuado para el transporte y almacenamiento a las siguientes temperaturas, -25 ° C ~ 55 ° C, y no más de 70 ° C en un corto período de tiempo (no más de 24 h);
2. - Sí. Si no se pueden cumplir las condiciones de uso anteriores, el usuario y el fabricante negociarán y resolverán el problema.
3 Características estructurales
El marco básico del conmutador es una estructura de montaje combinada, todos los cuales están sujetados y conectados por tornillos, además de puertas, particiones, soportes y barras de bus, cajones y componentes eléctricos para formar un conmutador completo con las siguientes características::
3. - ¿Cómo? 1. Las dimensiones externas del marco y las partes y el tamaño del orificio se cambian de acuerdo con el módulo E = 20 mm;
3. - ¿Cómo? 2 Debido a que todas las partes estructurales del marco están sujetas y conectadas por tornillos, lo que evita la deformación y la tensión de soldadura, mejora la precisión, tiene una fuerte versatilidad, buena aplicabilidad y tiene una gran resistencia mecánica, cumple plenamente con los diversos requisitos de rendimiento y cambios del conmutador;
3. - ¿Cómo? 3 En el esquema MCC, el equipo de conmutación se divide en tres áreas (habitaciones), el área de la barra de bus, el área del equipo eléctrico y el área del cable, y las tres áreas están separadas por placas de acero para garantizar el funcionamiento normal de la línea y evitar efectivamente la expansión de fallas.
3. - ¿Cómo? 4 En la solución de PC, el mecanismo manual del disyuntor A.H y ME sobresale de la puerta, y no hay necesidad de abrir el panel de la puerta cuando se opera a mano, lo que es seguro y conveniente;
3. - ¿Cómo? 5 En el esquema fijo, es decir, las características del esquema fijo, como la simplicidad, la praticidad y el bajo costo, se mantienen, y tiene la misma forma de apariencia que el cajón, y su interior también se divide en área de línea de autobús, área de equipos eléctricos y área de cable, y las tres áreas también están separadas por placas de acero o placas aislantes, que son seguras y confiables, y son equipos ideales para reemplazar los viejos productos fijos en China.
3. - ¿Cómo? 6 cajones de gabinete MCC tienen cuatro tamaños estándar, son 200, 300, 400, 600, estructura ligera, fácil de ensamblar, alta precisión dimensional, se puede cambiar con los requisitos de diseño y usuario, la unidad de cajón tiene una buena intercambiabilidad, y tiene una posición de trabajo y posición de separación, el mango se puede bloquear por un candado, en la posición de desconexión especificada;
3. - ¿Cómo? 7 El conmutador está diseñado para dos tipos de suministro de energía y consumo de sistema de distribución de tres fases de cuatro cables y tres fases de cinco cables, el cable N del bus neutro y el cable PE del bus de puesta a tierra de protección se instalan en la parte inferior del gabinete, y el extremo de salida está conectado con una barra de bus, para que el usuario pueda conectar el cable muy convenientemente.
3. - ¿Cómo? 8 Con el fin de garantizar la continuidad confiable de la puesta a tierra, todos los componentes generales, como los rieles del cajón en el gabinete, están galvanizados;
3. - ¿Cómo? 9 Sin reducir el nivel de protección de la carcasa, la parte superior del gabinete del interruptor está equipada con una cubierta de malla de ventilación natural.
En resumen, el conmutador adopta una imitación de la estructura avanzada extranjera del gabinete y del rack, con alta resistencia mecánica y alto grado de estandarización, y el cumplimiento general de las normas internacionales IEC439 y las normas nacionales GB7251, y su nivel de protección cumple con el IP3X en GB4208, que es equivalente a IP30 en IEC529.
Se debe prestar especial atención a las siguientes situaciones en el diseño y selección de productos:
4. - ¿Cómo? 1 La altura total del producto es de 2200 mm, la parte superior es la barra de bus, la parte media es la altura de instalación de los componentes eléctricos, la más alta es de 1800 mm, y la parte inferior del esquema de fijación debe restarse por 200 mm, el máximo es de 1600 mm (excepto para el esquema dado 1800 mm).
4. - ¿Cómo? 2 Hay cuatro tipos de anchos de gabinete: 400, 600, 800, 1000, en el esquema fijo debe prestar atención a si el ancho del gabinete es el mismo cuando se seleccionan diferentes esquemas en un gabinete, diferentes esquemas de ancho del gabinete no se pueden combinar en un gabinete, a menos que se permita que el esquema más estrecho se combine en un gabinete más amplio, en el esquema del cajón excepto para el A.H, ME, Esquema de conmutación DWX15, los otros son de 600 mm, el ancho no se puede combinar con diferentes esquemas de ancho.
4. - ¿Cómo? La prdeundidad de los 3 armarios es de 800mm, pero cuando las líneas superior y saliente son todos 1000mm, excepto para los armarios entrantes.
4. - ¿Cómo? Existen diferentes límites de capacidad en cada esquema estándar. Después de la combinación de cada esquema de gabinete, es necesario marcar el número de proyecto, el modelo y la especificación de los componentes eléctricos, el tipo de funcionamiento del interruptor y el diagrama de combinación del conmutador, en el esquema estándar de un solo circuito, el interruptor está equipado con enclavamiento mecánico, de modo que el interruptor solo puede abrir el panel de la puerta cuando está desconectado, Se debe prestar especial atención a la selección del modelo de interruptor en el diseño y selección para garantizar los requisitos de rendimiento del dispositivo de distribución de energía general.
5 Parámetros técnicos (ver Tabla 1)
Parámetros técnicos de los equipos de conmutación (Tabla 1)
Frecuencia de funcionamiento nominal | 50~60 |
V.oltaje de funcionamiento nominal (V.) | 380 |
V.oltaje de aislamiento nominal (V.) | 660 |
El bus horizontal está calificado para la corriente de funcionamiento (A.) | 1000 、 1600 、2500 |
Bus enchufable corriente operativa nominal (A.) | 630 、800 、 1000 、 1600 |
El conector principal del circuito (A.) | 200 、400 |
Conector de circuito auxiliar (A.) | 10 |
El Máxima corriente de el circuito de alimentación (A.) | 1600 |
El actual recibido (A.) | 1000 、 1600 、2000 、2500 、3200 |
El autobús principal está clasificado por un corto tiempo para soportar la corriente por 1 El segundo RMS (KA.).) | 30 、50 、80 |
El autobús principal está clasificado para soportar picos de corriente a corto plazo (KA.).) | 63 、 105 、 176 |
Frecuencia de potencia resistir voltaje por 1 Minuto (V.) | 2500 |
Capacidad motor de control (KW) | 0.5~320 |
Nivel de protección del recinto Grado (Grado) | IP30 |
6. Dimensiones

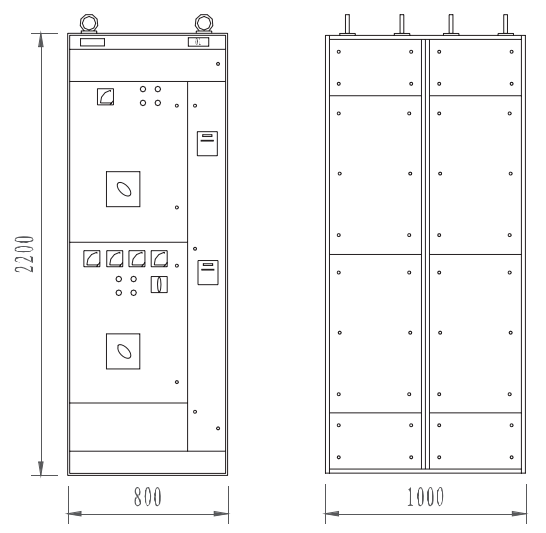

Fig.1 Dimensiones generales del gabinete de barra de bus y del gabinete de entrada I

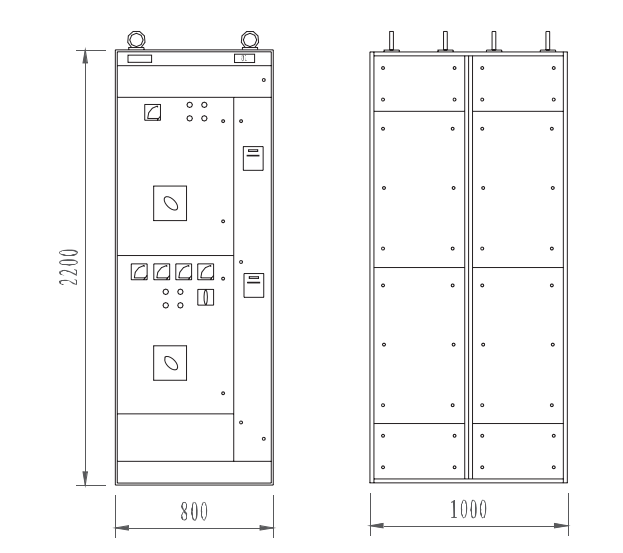

Fig. 2 Las dimensiones de contorno del gabinete de entrada tipo II

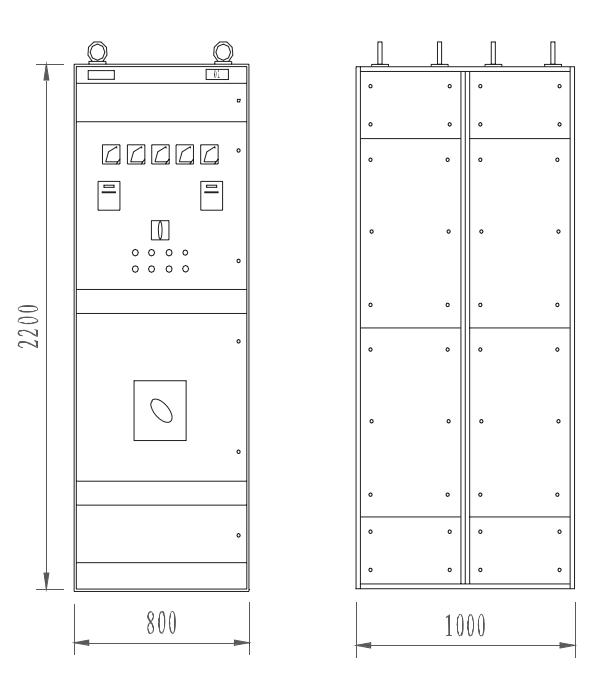

Fig.3 Dimensiones generales del gabinete de control y el gabinete de condensadores
7. Montaje de tamaño

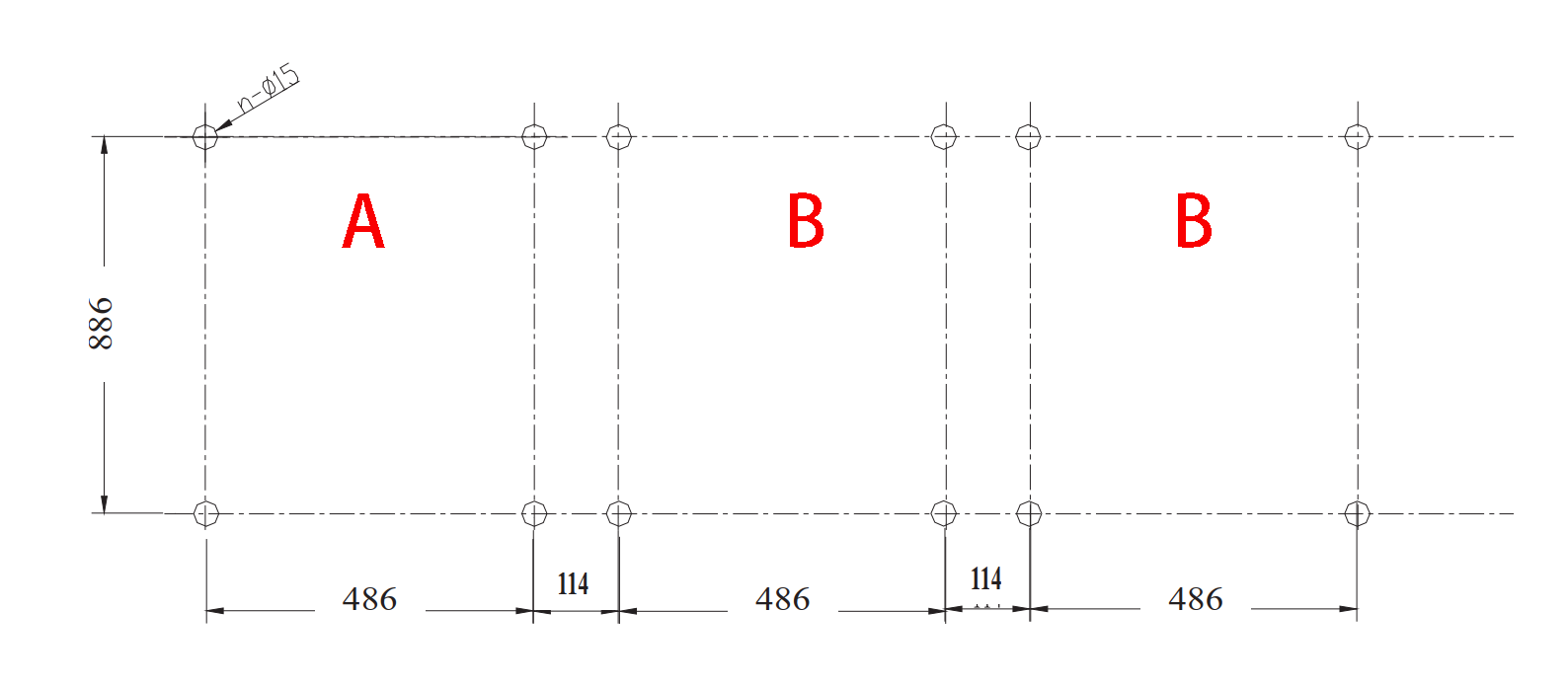

Fig.4 Tamaño de instalación A.: gabinete de entrada B: gabinete de alimentación

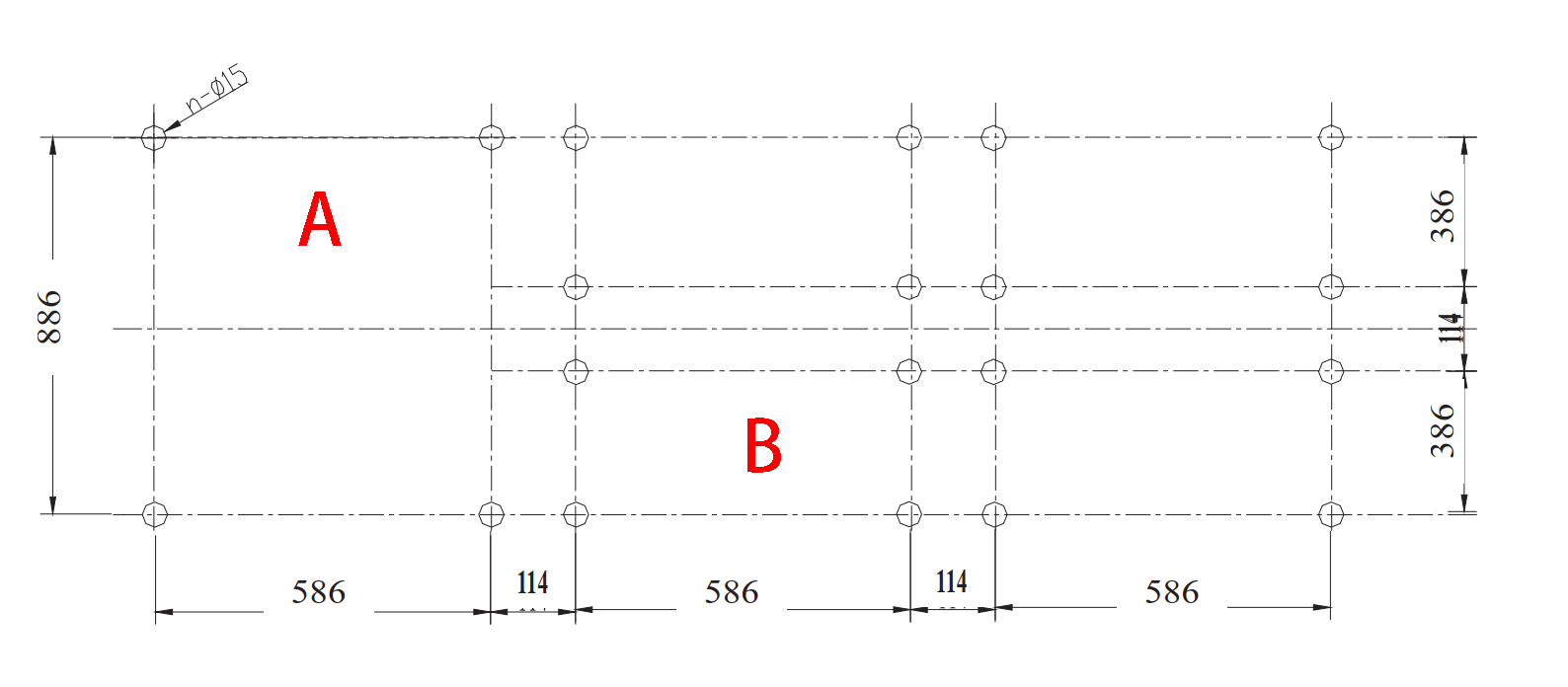

Fig.5 Tamaño de instalación del gabinete de cuerda A.: gabinete de entrada B: gabinete de alimentación
