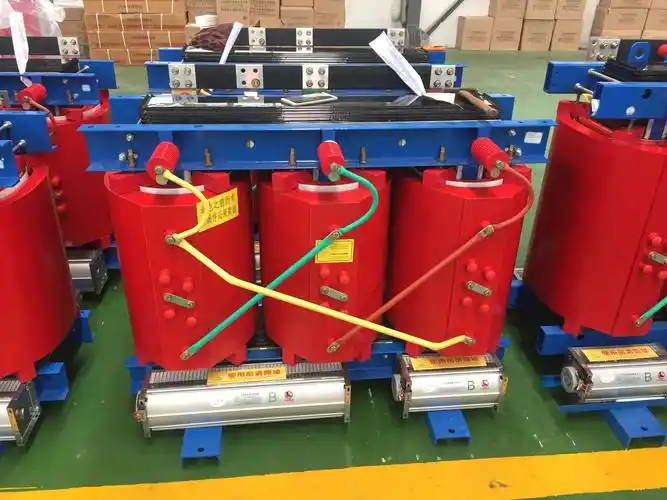

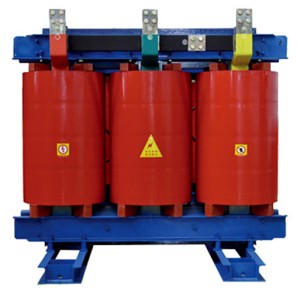

Presentaremos el rendimiento, los métodos de operación seguros y los parámetros técnicos del transformador: SC (B) 12\14 transformador de tipo seco
1. Condiciones medioambientales de uso del producto
1.1 Temperatura ambiente: límite superior de 40 ° C, límite inferior de -25 ° C (interior);
1.2 La altitud no excede los 1000m;
1.3 Humedad relativa: el promedio diario no es superior al 95%, y el promedio mensual no es superior al 90%;
1.4 La intensidad del terremoto no excede los 8 grados;
1.5 No hay incendio, riesgo de explosión, contaminación grave, corrosión química y lugares de vibración violenta.
2. Principales datos técnicos de los transformadores:
Para más detalles, consulte el "Informe de Inspección de Productoos"
3. Inspección antes de usar el transformador
3.1 Después del transporte de larga distancia, el transformador debe ser inspeccionado para determinar si el aislamiento entre el tornillo de yugo, la abrazadera y el núcleo es bueno, si el núcleo está conectado a tierra en varios puntos, si los sujetadores están sueltos, si la distancia de aislamiento entre cada parte del conductor cumple con los requisitos y si el cable de plomo está dañado.
3.2 El transformador debe ser comprobado si todos los datos cumplen con los requisitos antes de ponerse en funcionamiento.
4. Transformador Operaciones
4.1 Preparación antes de la operación del transformador:
Antes de poner en funcionamiento el transformador, compruebe los datos de la placa de identificación y si el voltaje de la placa de identificación y el voltaje de la línea coinciden; Compruebe si el dispositivo de puesta a tierra del transformador es bueno; Si el aislamiento del transformador está calificado, etc., Después de comprobar que todo cumple con los requisitos, el transformador puede ponerse en funcionamiento.
4.2 Normas de funcionamiento:
(1)Aumento de temperatura permitida: Cuando el transformador está funcionando, en condiciones normales, no debe exceder la temperatura permitida por el material aislante. (See el "Informe de Inspección del Productoo " para el grado de aislamiento)
(2)Carga permisible: Cuando el transformador está bajo carga, se calienta debido a la pérdida de cobre y la pérdida de hierro, cuanto mayor sea la carga, más calor, mayor será el aumento de temperatura, cuando la carga del transformador es lo suficientemente grande, el transformador puede exceder el aumento de temperatura permitido, por lo que es fácil dañar el aislamiento, por esta razón, la operación del transformador, hay una carga continua y estable permisible, es decir, Cuando el transformador está en funcionamiento, generalmente se requiere que no exceda el valor nominal especificado en la placa de identificación.
(3)Cambio de voltaje permitido: El voltaje aplicado al transformador durante la operación puede ser igual o menor que el voltaje nominal del transformador, debido a la supersaturación del núcleo del transformador después de la magnetización, incluso si se aplica una pequeña sobretensión al transformador, causará un gran aumento en la inducción magnética de manera desigual. Cuanto mayor sea la inducción magnética en el transformador, más altos serán los armónicos de voltaje, mayor será la corriente sin carga, mayor será la corriente sin carga, más nítida será la distorsión de la forma de onda de voltaje, que es particularmente peligrosa para los transformadores de voltaje más altos. De acuerdo con lo anterior, se estipula que el voltaje aplicado del transformador generalmente no debe exceder el 105% del valor nominal del conector de grifo, y la corriente en el lado secundario del transformador no debe ser mayor que el valor nominal.
(4)Valor admisible de la resistencia de aislamiento: Generalmente se utiliza un megaohmímetro de 1000 - 2500 voltios para medir el valor de la resistencia de aislamiento. El método básico para medir el estado de aislamiento del transformador es comparar el valor de resistencia de aislamiento medido durante la operación con los datos originales determinados antes de la operación. Cuando se mide, bajo las mismas condiciones de humedad ambiental, si aislado
Una fuerte caída en la resistencia al 50% o menos del valor inicial se considera inadecuada.
5. Mantenimiento, inspección y análisis de fallas de los transformadores
5.1 Mantenimiento de los transformadores
La carga del transformador debe ser monitoreada de acuerdo con el amperímetro, voltímetro, etc. El transformador instalado en la subestación donde a menudo hay personal de servicio debe monitorear el funcionamiento del transformador de acuerdo con el instrumento en el panel de control y leerlo cada hora.
Cuando el medidor no está en la sala de control, debe registrarse al menos dos veces por turno. Además, se debe realizar el ajuste de carga. Para los transformadores de distribución, su carga trifásica debe medirse a grandes cargas y, si se encuentra un desequilibrio, debe redistribuirse.
Además de la monitorización de la carga, también se debe monitorear el aumento de la temperatura. El termómetro instalado en el interruptor también debe registrarse al menos dos veces por turno.
5.2 Inspección de Transformadores:
(1)Tiempo de inspección: La subestación con personal frecuente de servicio debe inspeccionar el transformador al menos una vez al día.
(2)Contenido de inspección:
Inspección Externa: si la naturaleza del audio del transformador es "zumbido" fuerte y si hay un nuevo tono; si hay fenómenos anormales en los cables y barras de bus; aumento de la temperatura del transformador, etc.
5.3 Análisis de fallas de los transformadores
(1)Reducción del aislamiento: Durante la operación de los transformadores, a menudo se produce un fenómeno de reducción del aislamiento. La característica más básica de la reducción del aislamiento es que la resistencia del aislamiento disminuye, lo que resulta en un aumento de la corriente de fuga, generación de calor seria y un aumento de la temperatura durante la operación, lo que promueve aún más el envejecimiento del aislamiento. o continuar, las consecuencias son muy serias, y una de las razones de la caída del aislamiento es la humedad del aislamiento; La segunda razón es el envejecimiento del aislamiento.
(2)Aumento excesivo de la temperatura: El símbolo más obvio de un aumento excesivo de la temperatura es que el puntero del amperiómetro excede el límite predeterminado, el transformador se calienta y, en casos severos, el dispositivo de protección actúa y corta el circuito. Las causas del aumento de la temperatura son:
a Corriente excesiva, carga excesiva, que excede el límite permitido del transformador: transformador conectado Y / Y0 - 12, también se producirá sobrecalentamiento cuando la carga trifásica está desequilibrada. El transformador puede ser desconectado, como cuando el cableado a la externa
Si la fase se rompe, habrá circulación a través del devanado interno, y se producirá una sobrecarga local. El perno de sujeción del transformador está suelto (este problema es propenso a cuando el transformador está vibratorio). La resistencia magnética aumenta, la carga reactiva aumenta, y se produce sobrecorriente cuando también está presente la misma carga de potencia. La conexión inversa del devanado causa un potencial insuficiente durante la operación, lo que resulta en sobrecorriente, y la sobrecorriente también se producirá cuando el transformador esté cargado.
b Mala ventilación: polvo en la superficie del transformador, conductos de aire bloqueados, aumento de la temperatura ambiente, etc.
c Daños internos al transformador, tales como daños a la bobina, cortocircuito, etc.
(3)Sonido Anormal: Cuando el transformador está funcionando normalmente, emite un sonido de zumbido continuo y simétrico, y el sonido de cada tipo de transformador es diferente, y el transformador es fuerte, y el sonido será fuerte. Algunos núcleos del transformador no están escalonados, sino que primero se apilan en una pieza entera y luego se presionan con pernos, por lo que el sonido es particularmente fuerte durante la operación, pero este sonido no cambia cada vez, lo que no tiene impacto en la operación normal. Cuando el sonido aumenta durante el funcionamiento, uno es verificar si el voltaje aplicado es demasiado alto, y el otro es verificar si el núcleo está demasiado suelto, si está demasiado suelto, debe sujetarse.
Cuando el transformador hace un sonido de "squeado", significa que hay un flashover, y la parte afilada de la parte metálica del transformador debe ser comprobada para ver si es aburrida.
Cuando el transformador tiene un sonido de "beep ", significa que hay un fenómeno de avería, que puede ocurrir entre la bobina o el núcleo y la abrazadera.
(4)Dispositivo automático de disparo del transformador: En este momento, compruebe si hay un cortocircuito, sobrecarga y falla de línea secundaria en el exterior, si la causa de la falla no es externa, debe comprobarse la resistencia de aislamiento.
(5)Utilice métodos de prueba para verificar las fallas: Muchas fallas no pueden ser juzgadas correctamente por la inspección intuitiva externa, como cortocircuitos entre giros, descarga o avería de la bobina interna, avería del aislamiento de la bobina interna y externa, etc. que debe combinarse con la inspección visual para la medición de prueba con el fin de juzgar rápida y con precisión la naturaleza y la ubicación de las fallas (véase la Tabla 1 para detalles). El análisis de fallas de los transformadores se muestra en la Tabla 2.
Tabla 1: Elementos y métodos de prueba para la inspección de fallas del transformador
Proyecto piloto | Resultados de prueba | Causas del fracaso | Método de inspección |
Medición de resistencia de aislamiento (with 1000 - 2500 voltios megaohmmetro) bobina - bobina / bobina - tierra | Resistencia aislante es cero | Hay un fenómeno de penetración entre las bobinas a tierra o bobinas | Desmontar para verificar las bobinas y el aislamiento |
Intervalo Coil Y cada vez que interviene aislamiento eléctrico Los obstáculos no son iguales | Podría ser un buje dañado | Compruebe la resistencia de aislamiento de cada fase a tierra | |
Prueba de no carga | La pérdida sin carga y el valor actual son muy grandes | El tornillo de núcleo o tornillo de yugo tiene un cortocircuito entre el núcleo de hierro y el núcleo de hierro, y la placa de puesta a tierra está instalada incorrectamente, constituyendo un cortocircuito. Cortocircuito entre turnos | Compruebe la situación de puesta a tierra y el cortocircuito entre giros, use un megaohmímetro de 1000 voltios, mida la resistencia de aislamiento del tornillo de hierro, compruebe la condición de aislamiento de la abrazadera, cuando la primera fase está cortocircuitada, mida PAC / PAB = PAC4PBC ≤ 25%, Si esto no coincide, indica un cortocircuito entre giros. |
La pérdida sin carga es muy grande | Aislamiento pobre entre las chips de hierro | Se miden el voltaje de CC, el método de corriente y la resistencia de aislamiento de la película de pintura entre las piezas. | |
La corriente sin carga es grande | La costura del núcleo de hierro es la lámina de acero de silicio mal ensamblada y la cantidad es insuficiente | Observe la costura del núcleo y mida la sección transversal del núcleo | |
Prueba de cortocircuito | El voltaje de impedancia es muy grande | Las partes están mal conectadas | Medición de resistencia DC segmentada |
La pérdida de cortocircuito es demasiado grande | hay una ruptura en el cable paralelo y la transposición es incorrecta; Menos secciones transversales de cable | Cortocircuito el bajo voltaje, cuando el alto voltaje Y está cableado, respectivamente en AB, BC, CA presión final de alambre, tres pruebas de cortocircuito, cada uno Los resultados de la medición se analizan y comparan, y cuando el alto voltaje △ está cableado, debe cortocircuitarse a una fase. | |
Medición del grupo de conexión Coil | Resultados La misma compañía Las conexiones son inconsistentes | Una de las bobinas de una bobina de fase está en la dirección opuesta. | El método de medición del grupo de conexión se utiliza para descubrir la parte incorrecta de la bobina. |
Tabla 2: Análisis de fallas del transformador
Fallo | El fenómeno | Causas del fracaso | Método de inspección |
1. Parte de hierro Core | |||
El aislamiento entre las chips de hierro está dañado | La pérdida de carga vacía aumenta | El aislamiento entre las virutas de hierro está envejeciendo y hay daños internos | Para la inspección visual, la resistencia de aislamiento entre las piezas se puede medir mediante el método de voltaje y corriente de CC. |
Cortocircuito local del núcleo de hierro y fusión parcial del núcleo de hierro | Acción de señal loop | Daños al aislamiento de los tornillos de yugo del núcleo; Hay piezas metálicas en la falla que cortocircuitan los chips de hierro y daños entre piezas Mal grave; Método de puesta a tierra incorrecto constituye un cortocircuito | Para la inspección visual, la resistencia de aislamiento entre las piezas se puede medir mediante el método de voltaje y corriente de CC. |
La placa de tierra se rompe | Cuando el voltaje aumenta, puede ocurrir un ligero sonido de descarga en el interior. | Compruebe la tab Ground | |
Ruido fuerte anormal | 1. Piezas faltantes o piezas múltiples en la laminación de núcleo de hierro 2. Hay un extremo libre sin sujetar en la vía aérea central o debajo de la abrazadera 3. El núcleo de fijación está suelto | 1. El parche o extraer la pieza debe asegurarse de que el núcleo esté sujetado. 2. Enchufe y presione el extremo libre con aislamiento 3. Compruebe los sujetadores y aprietalos | |
2. Coil | |||
Cortocircuito entre turnos | 1. La corriente primaria es ligeramente mayor 2. La resistencia de CC de cada fase es desequilibrada 3. Cuando la falla es grave, la acción de protección diferencial, como el dispositivo de protección contra sobrecorriente instalado en la prueba de alimentación, no funciona. | 1. Debido a daños naturales, mala disipación de calor o sobrecarga a largo plazo, el aislamiento entre turnos está envejeciendo. 2. Debido a un cortocircuito u otras fallas del transformador, la bobina vibra y se deforma, y daña el aislamiento entre los giros. 3. Defectos no encontrados durante el bobinado | 1. Inspección visual 2. Medición de la resistencia DC |
El coil está roto | Un arco se produce en el cable roto | Los cables se rompen debido a una mala conexión o tensión de cortocircuito; La soldadura interna del cable es pobre, y el cortocircuito entre los giros hace que el cable se queme. | Si la bobina es una conexión triangular, puede usar un amperiómetro para comprobar la corriente de fase de la bobina o medir la resistencia de CC, y si la bobina es una conexión de estrella, puede usar un megaohmímetro de 1000 voltios para comprobarlo. |
Ground Breakdown | 1. El aislamiento principal está agrietado, roto o defectuoso debido al envejecimiento. 2. Hay escombros que caen dentro de la bobina. 3. Acción de sobrecarga. 4. La bobina se deforma y se daña cuando se conduce el cortocircuito. | 1. Utilice un medidor de megaohmios para medir la resistencia de aislamiento de la bobina al suelo. 2. Inspección visual | |
